Способ получения полиуретанов

Способ получения полиуретанов

Иллюстрации

Показать все

Реферат

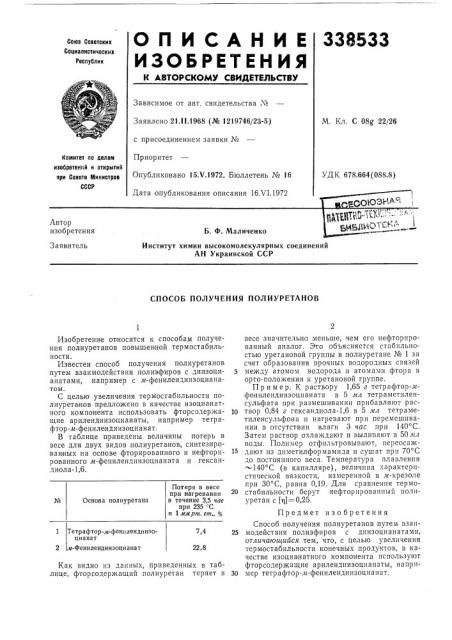

О П И С А Н И Е 338533

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 21.l 1.1968 (№ 219746/23-5) с присоединением заявки №

Приоритет

Опубликовано 15Х,!972. Бюллетень № 16

Дата опубликования описания 16.VI.1972

М, Кл. С 08д 22/26

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 678.664(088.8) Автор изобретения

Б, Ф. Маличенко

Заявитель

Институт химии высокомолекулярных соединений

AH Украинской ССР

СПОСОБ ПОЛУЧЕНИЯ ПОЛИУРЕТАНОВ

Потеря в весе прн нагревании в течение 3,5 час прн 235 C и 1ммрт. ст., %

Основа полиуретана

Тетрафтор-м-фенплендиизоцизнат

7,4 м-фенилендиизоцианат

22,8

Изобретение относится к способам получения полиуретанов повышенной термостабильности.

Известен способ получения полиуретанов путем взаимодействия полиэфиров с диизоцианатами, например с м-фенилендиизоцианатом.

С целью увеличения термостабильности полиуретанов предложено в качестве изоцианатного компонента использовать фторсодержащие арилендиизоцианаты, например тетрафтор- и-фенилендиизоцианат.

В таблице приведены величины потерь в весе для двух видов полиуретанов, синтезированных на основе фторированного и нефторированного м-фениленднизоцианата и гександиол а-1,6.

Как видно из данных, приведенных в таблице, фторсодержащий полиуретан теряет в весе значительно меньше, чем его нефторированный аналог. Это объясняется стабильностью уретановой группы в полиуретане № 1 за счет образования прочных водородных связей

5 между атомом водорода и атомами фтора в орто-положении к уретановой группе.

Пример. К раствору 1,65 г тетрафтор-мфенилендиизоцианата в 5 мл тетраметиленсульфата при размешивании прибавляют рас10 твор 0,84 г гександиола-1,6 в 5 мл тетраметиленсульфона и нагревают при перемешивании в отсутствии влаги 3 час при 140 С.

Затем раствор охлаждают и выливают в 50мл воды. Полимер отфильтровывают, переосаж15 дают из диметилформамида и сушат при 70 С до постоянного веса. Температура плавления

140 С (в капилляре), величина характеристической вязкости, измеренной в м-крезоле при 30 С, равна 0,19. Для сравнения термо20 стабильности берут нефторированпый полиуретан с (q)=0,25.

Предмет изо бретения

Способ получения полиуретанов путем взаи25 модействия полиэфиров с диизоциапатами, отличающийся тем, что, с целью увеличения термостабильности конечных продуктов, в качестве изоцианатного компонента используют фторсодержащие арилендиизоцианаты, напри30 мер тетрафтор-м-фенилендиизоцианат.
