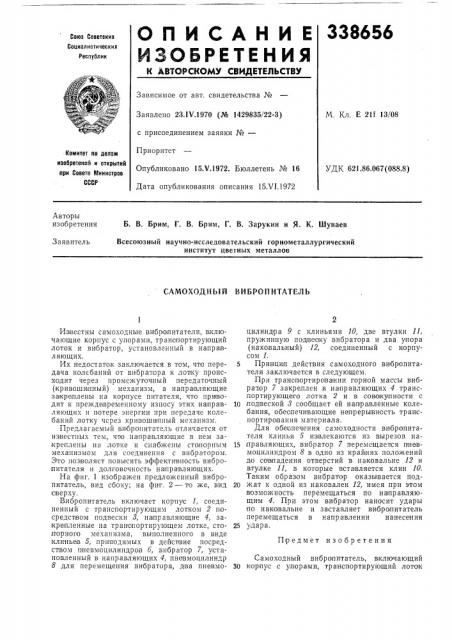

О П И С А Н И Е 338656

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.1V.1970 (№ 1429835/22-3) с присоединением заявки №вЂ”

Приоритет

Опубликовано 15.Ч.1972. Бюллетень № 16

Дата опубликования описания 15Х1.1972

М, Кл. Е 21f 13/08

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДK 621.86.067(088.8) Авторы изобретения

Б. В. Брим, Г. В. Брим, Г. В. Зарукин и Я. К. Шуваев

Заявитель

Всесоюзный научно-исследовательский гориометаллургический институт цветных металлов

САМОХОДИ Ъ1Й В И Б РОЙ ИТАТЕЛ Ъ

Hlpедмет изобретения

Известны самоходные влбропитагели, включающие корпус с упорами, транспортирующий лоток и вибратор, установленный в напра вляющих.

Их недостаток заключается в том, что передача колcáàíèé от ви братора к Iотку происходит через промежуточный передаточный (кривошипный) механизм, а направляющие за краплены на корпусе питателя, что првводит к преждевременному износу этих направляющих и потере энергии при передаче колебаний лотку чсрез кривоши ппый механизм.

Предлагаемый вибропитатель отличается от из вестных тем, что направляющие в нем за;креплепы на лотке и снабжены столорным механизмом для соединения с вибратором.

Это позволяет повысить эффективность вибропитателя и долговечность направляющих.

На фиг. 1 изображен предложенный вибропитатель, вид сбоку; на фиг. 2 — го же, вид сверху.

Вибропитатель включает корпус 1, соединенный с транспортирующим лотком 2 посредс:пвом подвески 8, на|правляющие 4, закрепленные на транспортирующем лот ке, сто,порного механизма, выполненного в виде клиньев 5, приводимых в действие посредством пневмоцилиндров б, вибратор 7, установленный в направляющих 4, пневмоцилиндр

8 для перемещения вибратора, д ва пне|вмоцилиндр а 9 с клиньями 10, две втулки 11, пружинную под вес ку вибратора и два упора (наковальный) 12, соединенный с корпусом 1.

5 Принцип действия самоходного вибропитателя заключается в следующем.

При транс портиро ва нии горной массы вибратор 7 закреплен,в направляющих 4 транс,портирующе|го лотка 2 и в совокупности с

10,под веской 3 сообщает ей направленные колебания, обеспечивающие непрерьввноcть транспортиро вания материал а.

Для обеспечения самоходности вибро питателя клинья 5 из влека|отся из вырезов на15 правляющих, вибратор 7 перемещаешься пневмоцилиндром 8 в одно из крайних положений до совпадения отверстий в наковальне 12 и втулке 11, в которые вставляется клин 10.

Таким образом вибратор оказывается под20 жат к одной из наковален 12, имея при этом возможность перемещаться по на правляющим 4. При этом вибратор нано сит удары по нако вальне и заставляет вибро питатель перемещаться в напр авлении нанесения

25 удара.

Самоходный вибрапитатель, включающий

30 корпус с упорами, транспортирующий лого к

338656

5 2 Ф 5 7 Р1. 7

12 10 У

Составитель В. Кондаков

Техред Л. Евдонов

Редактор С, Титова

Корректор Е. Михеева

Заказ 1766/17 Изд. № 668 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытии прп Совсте Министров СССР

Москва, К-85, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 и вибратор, установленный в направляющих, отличающий ся тем, что, с целью повышения

evo эффективности и долтовечности направляющих, последние за креплены на лотке и снабисены сонорным механизмом для соединения с вибратором.
