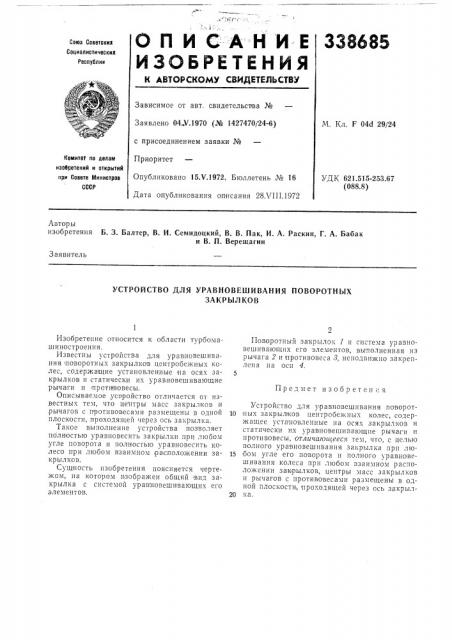

О П И C À-Н И Е 338685

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.,V.1970 (№ 1427470/24-6) с присоединением заявки №

Приоритет

Опубликовано 15Х.1972. Бюллетень № 16

Дата опубликования описания 28 41111.1972

М, Кл. F 04d 29/24

Комитет по делам изооретений и открытий при Совете Министров

СССР

УДК 621.515-253.67 (088.8) Авторы изобретения Б, 3. Балтер, В. И. Семидоцкий, В. В. Пак, И. А. Раскин, Г. А. Бабак и В. П. Верещагин

Заявитель

УСТРОЙСТВО ДЛЯ УРАВНОВЕШИВАНИЯ ПОВОРОТНЫХ

ЗАКРЫЛКОВ

Предмет изобретен.:я

Изобретение относится к области турбомашиностроения.

Известны устройства для уравновешивания поворотных закрылков центробежных колес, содержа щие установленные на осях закрылков zz статически их уравновешивающие рычаги и противовесы.

Описываемое устройство отличается от известных тем, что центры масс закрылков и .рычагов с противовесами размещены в одной плоскости, проходящей через ось закрылка.

Такое выполнение устройства позволяет полностью уравновесить закрылки при любом угле поворота и полностью уравновесить колесо при любом взаимном расположении закрылков.

Сущность изобретения поясняется чертежом, на котором изображен общий вид закрылка с системой уравновешивающих его элементов.

Поворотный закрылок 1 zz система уравновешивающих его элементов, выполненная из рычага 2 и противовеса 3, неподвижно закреплен а на осп 4.

Устройство для уравновешивания по ворот10 ных закрылков центробежных колес, содержащее установленные на осях закрылков и статически их уравновешивающие рычаги и противовесы, отличающееся тем, что, с целью полного уравновешивания закрылка прп Izo

15 бом угле его поворота и полного уравновешивания колеса прп любом взаимном расположении закрылков, центры масс закрылков и рычагов с противовесами размещены в одной плоскости, проходящей через ось закрыл20 ка.
