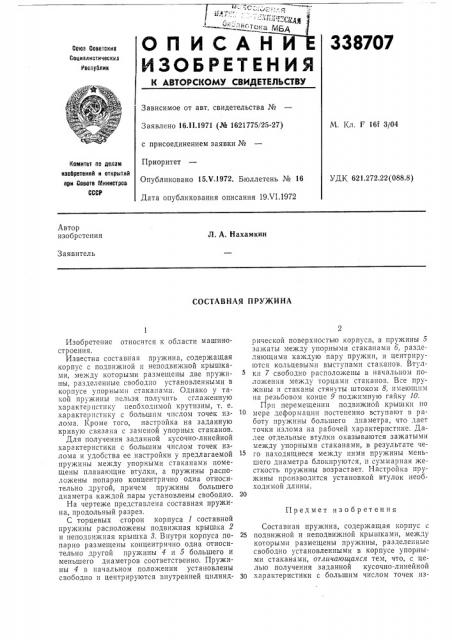

О П И С А Н 338707
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 16 11.1971 (№ 1621775/25-27) с присоединением заявки №
Приоритет
Опубликовано 15.V.1972. Бюллетень № 16
Дата опубликования описания 19Л 1.1972
М. Кл. Г 16f 3(04
Комитет по делем изобретеиий и открытий при Совете Мииистрое
СССР
УДК 621.272.22(088.8) Автор изобретения
Л. А. Нахамкин
Заявитель
СОСТАВНАЯ ПРУЖИНА
Предмет и з о б р етен ия
Изобретение относится к области машиностроения.
Известна составная пружина, содержащая корпус с подвижной и неподвижной крышками, между которыми размещены две пружины, разделенные свободно установленными в корпусе упорными стаканами. Однако у такой пружины нельзя получить сглаженную характеристику необходимой крутизны, т. е. характеристику с большим числом точек излома. Кроме того, настройка на заданную кривую связана с заменой упорных стаканов.
Для получения заданной кусочно-линейной характеристики с большим числом точек излома и удобства ее настройки у предлагаемой пружины между упорными стаканами помещены плавающие втулки, а пружины расположены попарно концентрично одна относительно другой, причем пружины большего диаметра каждой пары установлены свободно.
На чертеже представлена составная пружина, продольный разрез, С торцевых сторон корпуса 1 составной пружины расположены подвижная крышка 2 и неподвижная крышка 3. Внутри корпуса попарно размещены концентрично одна относительно другой пружины 4 и 5 большего и меньшего диаметров соответственно. Пружины 4 в начальном положении установлены свободно и центрируются внутренней цилиндрической поверхностью корпуса, а пружины 5 зажаты между упорными стаканами б, разделяющими каждую пару пружин, и центрируются кольцевыми выступами стаканов. Втулки 7 свободно расположены в начальном положении между торцами стаканов. Все пружины и стаканы стянуты штоком 8, имеющим на резьбовом конце 9 поджимную гайку 10.
Прп перемещении подвижной крышки по мере деформации постепенно вступают в работу пружины большего диаметра, что дает точки излома на рабочей характеристике. Далее отдельные втулки оказываются зажатыми между упорными стаканами, в результате чего находящиеся между ними пружины меньшего диаметра блокируются, и суммарная жесткость пружины возрастает. Настройка пружины производится установкой втулок необходимой длины.
Составная пружина, содержащая корпус с
25 подвижной и неподвижной крышками, между которыми размещены пружины, разделенные свободно установленными в корпусе упорными стаканами, отличающаяся тем, что, с целью получения заданной кусочно-линейной
30 характеристики с большим числом точек из338707
1 7
Составитель И. Антипова
Редактор Л. Жаворонкова Тскред А. Камышникова Корректор Л. Царькова
Заказ 1680/10 Изд. № 761 Тираж 448 Подписное
1дНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4у5
Типография, Ilp. Сапунова, 2 лома и удобства ее настройки, между упорными стаканами помещены плавающие втулки, а пружины расположены попарно концентрично одна относительно другой, причем пружины большего диаметра каждой пары установлены свободно.
