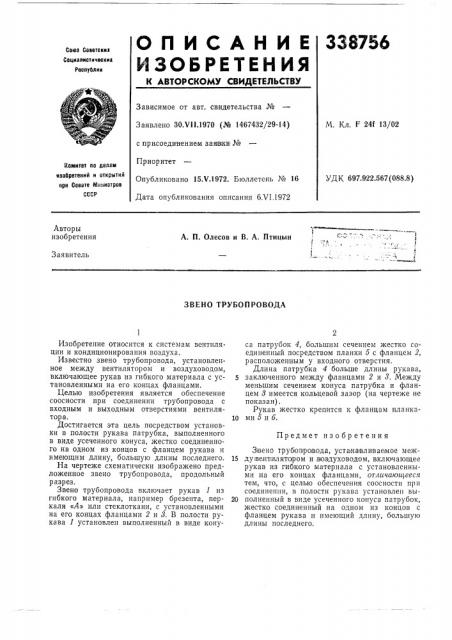

ОЛ ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскиз
Социалистически»
Реслуслик
Зависимое от авт. свидетельства №
Заявлено 30.VI1.1970 (№ 1467432/29-14) с присоединением заяаки №
Приоритет
Опубликовано 15.Ч.1972. Бюллетень № 16
Дата опубликования описания 6.VI,1972
М. Кл. F 241 13/02
Комитет ло делан изооретеиий и открытий при Совете Мииистрое
СССР
УДК 697.922.567(088.8) Авторы изобретения
А. П. Олесов и В. А. Птицын
Заявитель
ЗВЕНО ТРУБОПРОВОДА
Изобретение относится к системам вентиляции и кондиционирования воздуха.
Известно звено трубопровода, установленное между вентилятором и воздуховодом, включающее рукав из гибкого материала с установленными на его концах фланцами.
Целью изобретения является обеспечение соосности при соединении трубопровода с входным и выходным отверстиями вентилятора.
Достигается эта цель посредством установки в полости рукава патрубка, выполненного в виде усеченного конуса, жестко соединенного на одном из концов с фланцем рукава и имеющим длину, большую длины последнего.
На чертеже схематически изображено предложенное звено трубопровода, продольный разрез.
Звено трубопровода включает рукав 1 из гибкого материала, например брезента, перкаля «А» или стеклоткани, с установленными на его концах фланцами 2 и 8. В полости рукава 1 установлен выполненный в виде конуса патрубок 4, большим сечением жестко соединенный посредством планки 5 с фланцем 2, расположенным у входного отверстия.
Длина патрубка 4 больше длины рукава, заключенного между фланцами 2 и 8. Между меньшим сечением конуса патрубка и фланцем 3 имеется кольцевой зазор (на чертеже не показан) .
Рукав жестко крепится к фланцам планка10 ми 5 и б.
Предмет изобретения
3 вено трубюпровода, устана вливае мое меж15 ду вент илятстром и,воздуховодом, включающее рукав из гибкого материала с установленными на его концах фланцами, отличающееся тем, что, с целью обеспечения соосности при соединении, в полости рукава установлен вы20 полненный в виде усеченного конуса патрубок, жестко соединенный на одном из концов с фланцем рукава и имеющий длину, большую длины последнего.
338756
Составитель Л. Старосельская
Редактор Й. Квачадзе Техред E. Борисова Корректор В. Жолудева
Заказ 1696/8 Изд. Ме 647 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, К-35, Раушская нао., д. 4/5
Типография, пр. Сапунова, 2
