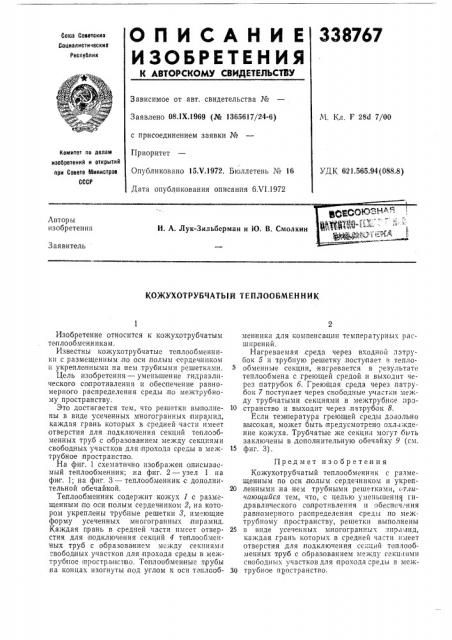

338767

ОПИСАН И Е

И ЗОЫЕтЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соевтоких

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.1Х.1969 (№ 1365617/24-6) с присоединением заявки №

Приоритет

Опубликовано 1>.ЧЛ972. Бюллетень № 16

Дата опубликования описания 6,Ч1.1972

М. Кл. F 28d 7/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.565.94(088.8) Авторы из о бр етешт я

И. А. Лук-Зильберман и Ю. В. Смолкин

Заявитель

КОЖУХОТРУБЧАТЫЙ ТЕПЛООБМЕННИК

Изобретение относится к кожухотрубчатым теплообменникам.

Известны кожухотрубчатые те плообменникп с размещенным по оси,полым сердечником и укрепленными на нем трубными решетками.

Цель изобретения — уменьшение гидравлического сопротивления и обеспечение равномерного распределения среды,по межтрубному пространству.

Это достигается тем, что решетки выполнены в виде усеченных многогранных пирамид, каждая грань которых в средней части имеет отверстия для,подключения секций теплообменных труб с образованием между секциями свободных участков для прохода среды в межтрубное пространство.

На фиг. 1 схематично пзобра>кен описываемый теплообменник;,на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — теплообменник с дополнительной обечайкой.

Теплообменник содер>кит кожух 1 с размещенным по оси полым сердечником 2, на котором укреплены трубные решетки 8, имеющие форму усеченных многогранных пирамид.

Каждая грань в средней части имеет отверстия для .подключения секций 4 теплообменных труб с образованием между секциями свободных участков для прохода среды в межтруб ное пространство. Теплообмен ные т ру бы на концах изогнуты под углом к оси теплообменника для компенсации температурных расширений, Нагреваемая среда через входной пэтрубок 5 и трубную решетку, поступает в теплообменные секции, нагревается в результате теплообмена с,греющей средой и выходит через патрубок 6. Греющая среда через .патрубок 7 поступает через свободные участки между трубчатыми секциями в межтрубное про10 странство и выходит через,патрубок 8.

Рсли тем пература греющей среды довольно высокая, может быть предусмотрено охлаждение кожуха. Трубчатые же секции могут бь ть заключены в дополнительную обечайку 9 (см, 15 фиг. 3).

Предмет изобретения

Кожухотрубчатый теплообменник с размещенным по оси,полым сердечником и укреп20 ленными иа нем трубными решетками, «тличпющийся тем, что, с целью умеиьшени>1 гидравлического сопротивления и обеспсч; ния равномерного распределения среды по межтрубному пространству, решетки выполнены

25 в виде усеченных многогранных пира лид, ка>кдая,грань которых в средней части 0меет отверстия для,подключения секций теплообменных труб с образованием между секциями свободных участков для прохода cðåäû в меж30 трубное пространство.

338767 иг.5
