Устройство для контроля положения нуля светодальномера

Устройство для контроля положения нуля светодальномера

Иллюстрации

Показать все

Реферат

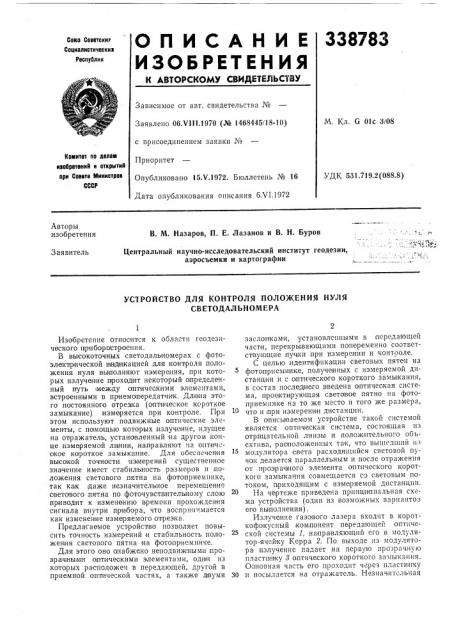

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскит

Социалистическив

Республик

Зависимое от авт. свидетельства №

М. Кл. б Olc 3/08

Заявлено 06.Vill.1970 (№ 1468445/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 15,V.1972. Бюллетень № 16

Дата опубликования описания бХ1.1972

Номитет по делаю иаобретеиий и открытий при Совете Мииистров

СССР

УДК 531.719.2(088.8) Авторы изобретения

В. М. Назаров, П. Е. Лазанов и В. Н. Буров

Центральный научно-исследовательский институт геодезии, аэросъемки и картографии

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПОЛО/КЕНИЯ НУЛЯ

СВ ЕТОДАЛ ЪНОМ ЕРА

Изобретение относится к области геодезического приборостроения.

В высокоточных светодальномерах с фотоэлектр ической и ндикацией для контроля положения нуля вьвполняют измерения, прн которых излучение проходит некоторый определенный путь между Оптическими элементами, встроенными в приемопередатчик. Длинна этого постоянного отрезка (оптическое ксроткое замыкание) измеряется при контроле. При этом используют подвижные оптические элементы, с помощью которых, излучение, идущее на отражатель, установленный на другом конце из меряемой ливонии, .на правляют на оптическое короткое замыкание. Для обеспечения высокой точности измерений существенное значение имеет ста бильность размеров и положения светового пятна на фотоприемнике, так ка к даже незначительное перемещение светового пятна по фоточувствительному слою приводит к изменению времени прохождения сигнала внутри при бора, что воспрни«.мается как изменен не измеряемого отрезка. предлагаемое устройство позволяет повысить точность измерений и стабильность положения светового пятна на фотоприемнике.

Для этого оно снабжено неподвижными прозрачными оптическими элементами, оди н из которых расположен в передающей, другой в приемной оптической частях, а также двумя заслонками, установленными в передающей части, перекрывающими по переменно соответствующие пуч ки при измерении и контооле.

С целью идентификации световых пятен на фотоприемнике, полученных с измеряемой дистанции и с оптического короткого замыкания, в состав последнего введена оптическая система, проектирующая световое пятно на фотоприемнике на то же место и того же размера, что и при измерениями дистанции.

В описы ваемом устройстве такой системой является оптическая система, состоящая нз отрицательной линзы и положительного обьектива, расположен так, что вьпиедшпй нз модулятора света расходящийся световой пучок делается параллельным и после отражения от прозрачного элемента оптического короткого замыкания совмещается со световым потоком, гтриходящим с измеряемой дистанции.

На чертеже приведена пр1снц иппальная схема устройства (один из возможных вариантоз его вы полнения) .

Излучение газового лазера входит в короткофокусный компонент передающей оптической системы 1, напра вляющий его в модулятор-ячейку Керра 2. По выходе из модулятора излучение падает на первую г.розрачную пластинку 8 оптического короткого замыкания.

Основная часть его цроходит через пластинку

30 и посылается на отражатель. Незначитеельная

338783

Предмет изобретения

Составитель Л. Кол1обакнна

Тсхред Л. Богданова

Редактор Т. Ларина

Корректор Л. Царькова

Заказ 1763.!2 Изд. Хв 656 Тираж 448 Подписное с1НИИПИ Комитета по делам изобретений .и открытий при Совсте Министров СССР

Москва, 7К-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2 часть отражается и надравляется на вторую прозрачную пласти нку 4 оптического короткого замыкания, помещенную в приемной о|птиче ской системе. Отраженная этой пластинкой часть излучения падает на объектив 5 и далее идет к фотоумножителю.

Свет, пришедший от отражателя, попадает на зеркало 6, отобразившись от которого идет к перед нему компоненту пр иемной оптической системы (на чертеже не показа но) и далее, пройдя сквозь пласпинку 4, падает на объектив 5, на п|равляющий его к фотоумножителю.

В аоста в оптического короткого замыкания введена оптическая система 7, формирующая пучок так, что от пластинки 4 к объективу 5 ан идет по тому же пути, что и совет, пришедший от отражателя. Благодаря этому на фотокатоде фотоумнож(ителя световые пятна как от опти чеакого короткого замыкания, так и от отражателя будут идентичны. гю

За слоники 8 и 9 поперемен но за крыва1от тот ил и другой пучок (так, при контроле заслонка

8 закрыта, а заслонка 9 открыта, при измерениях — наоборот) .

1. У с11ровство для контроля положения нуля светодальномера с фотоэлектрической индикацией, со держащee оптическое короткое замыка н ие, отличающееся тем, что, с целью повышения стабильности;положения светового пятна на фотоприемнике и точ ности измерений, оно содержит неподвижные прозрачные оптические элементы, один из которых,расположен в передающей, другой — в приемной оптической части, и две заслонки, установленные в передающей части, перекрывающие попеременно соответствуюп1ие пучки излучения цри измерении и контроле.

2. Устройство по и. 1, отличающееся тем, что, с целью иденти фикации световых пятен на фотоприемнике, полученных с измеряемой дистанции и с оптического .короткого замыкания, в состав последнего введена оптическая система, проекти рующая световое пятно на фотоприемнике на то же место и того же,размера, что и при измерении дистанц ии.
