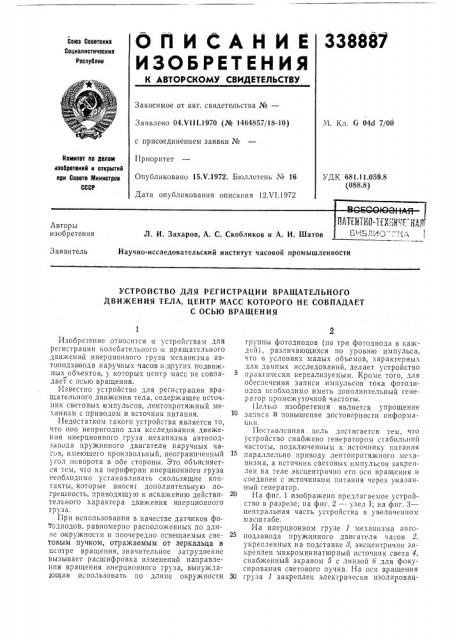

338881

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”.Ч. Кл, G 04d 7/00

Заявлено 04.VIll.1970 (№ 1464857/18-10) с присоединением заявки №

Приоритет

Опубликовано 15.Ч.1972. Бюллетень № 16

Дата опубликования описания 12Х1.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.11.059.8 (088.8) Авторы изобретения

Л. И. Захаров, А. С. Скобликов и А. И. Шатов

Научно-исследовательский институт часовой промышленности

Заявитель

УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ВРАЩАТЕЛЬНОГО

ДВИЖЕНИЯ ТЕЛА, ЦЕНТР МАСС КОТОРОГО НЕ СОВПАДАЕТ

С ОСЬЮ ВРАЩЕНИЯ

Изобретение относится,I(устройствам для регистрации колебательного и вращательного движений инерционного груза механизма автоподза вода наручных часов и дру гих подвижных объектов, у которых центр масс не совпадает с осью вращения.

Известно устройство для регистрации вращательного движения тела, содержащее источник световых импульсов, лентопротяжный механизм с приводом и источник питания.

Недостатком такого устройства является то, что оно непригодно для исследования движепия инерционного груза механизма автоподзавода пружинного двигателя наручных час в, имеющего произвольный, неограниченный угол поворота в обе стороны. Это объясняется тем, что на периферии инерционного груза необходимо устанавливать скользящие контакты, которые вносят дополнительную погрешность, приводящую к искажению действительного характера движения инерционного груза.

При использовании в качестве датчиков фотодиодов, равномерно расположенных по дли:«е окружности и поочередно освещаемых световым пучком, отражаемым от зеркальца в центре вращения, значительное затруднение вызывает расшифровка изменений направления вращения инерционного груза, вынужда1Ощая использовать по длине окружности группы фотодиодов (по три фотодиода в каждой), различающихся по уровню импульса, что ь условиях малых объемов, характерных для данных исследований, делает устройство практически нереализуемым. Кроме того, для обеспечения записи импульсов тока фотодиодов необходимо иметь дополнительный генератор промежуточной частоты.

Цель«о изобретения является упрощение записи и повышение достоверности пнформаци и.

Посгавлснная цель достигается тем, что устройство снабжено генератором стабильной частоты, подключенным к источнику питания параллельно приводу лентопротяжного механизма, а источник световых импульсов закреплен на теле эксцентрично его осп вращения и соединен с источником питания через указанный генератор.

На фиг. 1 изображено предлагаемое устройство в разрезе; на фиг. 2 — узел 1; на фиг. 3— центральная часть устройства в увеличенном масштабе.

На инерционном грузе 1 механизма авгоподзавода пружинного двигателя часов 2, укрепленных на подставке 8, эксцентрично закреплен микроминиатюрный источник света 4, снабженный экраном 5 с линзой б для фокусирования светового пучка. На оси вращения

30 груза 1 закреплен электрически пзолировап338887 ный от него контакт 7, который через контактную пружину 8 подсоединен к одной из клемм источника тока 9. К второй клемме последнего подключен источник света 4 через массу груза 1 и генератор стабильной частоты 10.

Подставка 3 установлена на основании 11, несущем механизм линейного перемещения носителя информации, например фотопленки или бумаги, который состоит из микродвигателя 12 с автономным питанием, у которого статор одновременно служит приемной катушкой, прижимного валика И, мерного валика

14, прижимного столика 15, передающей кассеты 16 и откидных крышек 17, 18. Такой механизм серийно выпускается отечественной промышленностью для фотоаппаратов. Для одновременного запуска генератора 10 и микродэигателя 12 и предусмотрен выключатель 1 9.

Все устройство крепится на руке или на имитаторе, создающем внешнюю возмущающую силу, которая вызывает движение инерционного груза 1. Практически реализованное устройство габаритами 130+80)(3O им делает его пригодным для исследований на руке, т. е. в условиях, максимально приближенных ас реальным условиям .эксплуатации.

После запуска привода имитатора или при сообщении движений руке включением выключателя 19 запускают микродвигатель 12 и одновременно подают питание на источник света 4, которое прерывается с заданной частотой генератором 10, что обеспечивает работу источника 4 не только в качестве импульсного источника, но и как отметчика времени. Поскольку источник 4 движется вместе с грузом

1, траектория его движения регистрируется

5 (прочеркивается) световыми импульсами на носителе ни формации (фотопленке). За счет одновременного линейного перемещения носителя информации траектория движения световой точки растягивается во времени, что об10 легчает де шифровку записи. Подбором частоты генератора 10 и линейной скорости носителя информации можно получить кривые, с помощью которых легко дешифруются все интересующие параметры движения груза 1.

Предмет изобретения

Устройство для регистрации вращательного движения тела, центр масс которого не совпа20 дает с осью вращения, преимущественно инерционного груза механизма автоподзавода пружинного двигателя часов, содержащее источник световых импульсов, лентопротяжный механизм с приводом и источник пита25 ния, отличающееся тем, что, с целью упрощения записи и повышения достоверности информации, оно снабжено генератором стабильной частоты, подключенным к источнику питания параллельно приводу лентопротяжно

30 го механизма, а источник световых импульсов за креплен на теле эксцентрично его оси вращения и соединен.с источником питания через указанный генератор.

338887 енерапюра

Vua.1
