Реферат



1

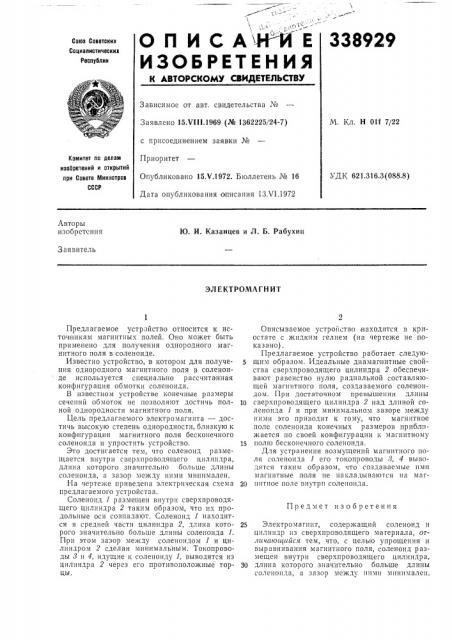

ОПИСА+H4Е

ИЗОБРЕТЕНИЯ

338929

Союз Советских

Социалистических

Реслублин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл. Н Olf 7/22

Заявлено 15.VI I I.1969 (№ 1362225/24-7) с присоединением заявки №

Приоритет

Опубликовано 15Х.1972. Бюллетень № 16

Дата опубликования описания 13Х1.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.316.3(088.8) Авторы изобретения

Ю. И. Казанцев и Л. Б. Рабухин

Заявитель

ЭЛЕКТРОМАГН ИТ

Описываемое устройство находится в криостате с жидким гелием (на чертеже не показано) .

Предлагаемое устройство работает следую5 щим образом. Идеальные диамагнитные свойства сверхпроводящего цилиндра 2 обеспечивают равенство нулю радиальной составляющей магнитного поля, создаваемого соленоидом. При достаточном превышении длины

10 сверхпроводящего цилиндра 2 над длиной соленоида 1 и при минимальном зазоре между ними это приводит к гому, что магнитное поле соленоида конечных размеров приближается по своей конфигурации к магнитному

15 полю бесконечного соленоида, Для устранения возмущений магнитного поля соленоида 1 его токопроводы 8, 4 выводятся таким образом, что создаваемые пми магнитные поля пе накладываются на маг20 нитное поле внутри соленоида.

25 Электромагнит, содержащий соленоид и цилиндр из сверхпроводящего материала, отличаюи1ийся тем, что, с целью упрощения и выравнивания магнитного поля, соленоид размещен внутри сверхпроводящего цилиндра, 30 длина которого значительно больше длины соленоида, а зазор между ними минимален.

Предлагаемое устройство относится к источникам магнитных полей. Оно может быть применено для получения однородного магнитного поля в соленоиде.

Известно устройство, в котором для получения однородного магнитного поля в соленоиде используется специально рассчитанная конфигурация обмотки соленоида.

В известном устройстве конечные размеры сечений обмоток не позволяют достичь полной однородности магнитного поля.

Цель предлагаемого электромагнита — достичь высокую степень однородности, близкую к конфигурации магнитного поля бесконечного соленоида и упростить устройство.

Это достигается тем, что соленоид размещается внутри сверхпроводящего цилиндра, длина которого значительно больше длины соленоида, а зазор между ними минимален.

На чертеже приведена электрическая схема предлагаемого устройства.

Соленоид 1 размещен внутри сверхпроводящего цилиндра 2 таким образом, что их продольные оси совпадают. Соленоид 1 находится в средней части цилиндра 2, длина которого значительно больше длины соленоида 1.

При этом зазор между соленоидом 1 и цилиндром 2 сделан минимальным. Токопроводы 8 и 4, идущие к соленоиду 1, выводятся из цилиндра 2 через его противоположные торцы.

Предмет изобретения

338929

Составитель И. Ивановская

Техред Л. Богданова

Корректор Л. Орлова

Редактор В. Фельдман

Типография, пр. Сапунова, 2

Заказ 1753/7 Изд. № 659 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5
