Катодный материал для газоразрядн приборовlp|htlc"ii:^;f--. шшиотена^

Катодный материал для газоразрядн приборовlp|htlc"ii:^;f--. шшиотена^

Иллюстрации

Показать все

Реферат

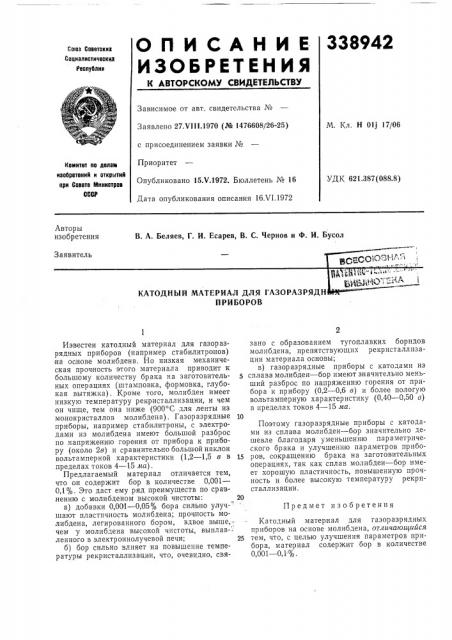

О П И С А Н И Е 338942

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со за Советскив

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27 Ч111.1970 (№ 1476608/26-25) с присоединением заявки №

Приоритет

Опубликовано 15.Ч.1972. Бюллетень № 16

Дата опубликования описания 16Х1.1972

М. Кл. Н 01 j 17/06

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.387(088.8) Авторы изобретения

В. А. Беляев, Г. И. Есарев, В. С. Чернов и Ф. И. Бусол

Заявитель

gQQQQ <р 1 (1

КАТОДНЫЙ МАТЕРИАЛ ДЛЯ ГАЗОРАЗРЯДН

ПРИБОРОВ

Предмет и з о б ретения

Известен катодный материал для газоразрядных приборов (например стабилитронов) на основе молибдена. Но низкая механическая прочность этого материала приводит к большому количеству брака на заготовительных операциях (штамповка, формовка, глубокая вытяжка). Кроме того, молибден имеет низкую температуру рекристаллизации, и чем он чище, тем она ниже (900 С для ленты из монокристаллов молибдена). Газоразрядные приборы, например стабилитроны, с электродами из молибдена имеют большой разброс по .напряжению горения от прибора к прибору (около 2в) и сравнительно большой наклон вольтамперной характеристики (1,2 — 1,5 в в пределах токов 4 — 15 ма) .

Предлагаемый материал отличается тем, что он содержит бор в количестве 0,001—

0,1%. Это даст ему ряд преимуществ по срав,нению с молибденом высокой чистоты: а) добавки 0,001 — 0,05% бора сильно улуч- шают пластичность молибдена; прочность молибдена, легированного бором, вдвое выше,— чем у молибдена высокой чистоты, выплав- . ленного в электроннолучевой печи; б) бор сильно влияет на повышение температуры рекристаллизации, что, очевидно, связано с образованием тугоплавких боридов молибдена, препятствующих рекристаллизации материала основы; в) газоразрядные приборы с катодами из сплава молибден — бор имеют значительно меньший разброс по напряжению горения от прибора к прибору (0,2 — 0,6 в) и более пологую вольтамперную характеристику (0,40 — 0,50 в) в предел ах токов 4 — 15 ма.

Поэтому газоразрядные приборы с катодами из сплава молибден — бор значительно дешевле благодаря уменьшению параметрического брака и улучшению параметров прибо15 ров, сокращению брака на заготовительных операциях, так как сплав молибден †б имеет хорошую пластичность, повышенную прочность и более высокую температуру рекристаллизации.

20 — Катодный материал для газоразрядных приборов на основе молибдена, отличающийся

2S тем, что, с целью улучшения параметров прибора, материал содержит бор в количестве

0,001 — 0,1%.
