Линейный счетно-индикаторный прибор
Патент 338943
Классы МПК
Линейный счетно-индикаторный прибор
Иллюстрации
Реферат

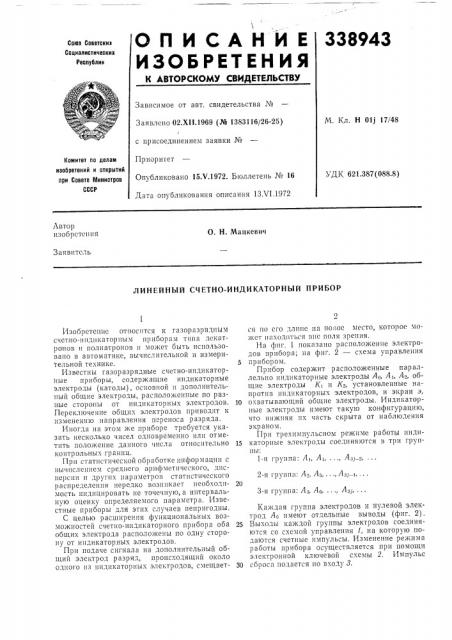

О П И СА Н И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
338943
Союз Советских
Социалистических
Реопублин
Зависимое от авт. свидетельства №
М. Кл. H Olj 17/48
Заявлено 02.Х11.1969 (№ 1383116/26-25) ! с присоединением заявки №
Приоритет
Опубликовано 15.Ч.1972. Бюллетень № 16
Дата опубликования описания IЗ.VI.1972
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.387(088.8) Лвтор изобретения
О. Н. Мацкевич
Заявите 7b
ЛИНЕЙНЫЙ СЧЕТНО-ИНДИКАТОРНЫЙ ПРИБОР
Изобрстешш относится к газоразр)1дпым счетно-индикаторным приборам типа декатронов и полиатронов и может быть использовано в автоматике, вычислительной и измерительной технике.
Известны газоразрядные счетно-индикаторные приборы, содержащие индикаторные электроды (катоды), основной и дополнительный общие электроды, расположенные по разные стороны от индикаторных электродов.
Переключение общих электродов приводит к изменению направления переноса разряда.
Иногда на этом же приооре требуется указать несколько чисел одновременно или отметить положение данного числа относительно контрольных границ.
При статистической обработке информации с вычислением среднего арифметического, дисперсии и других параметров статистического распределения нередко возникает необходимость индицировать не точечную, а интервальную оценку определяемого параметра. Известные приборы для этих случаев непригодны.
С целью расширения функциональных возможностей счетно-индикаторного прибора оба общих электрода расположены по одну сторону от индикаторных электродов.
При подаче сигнала на дополнительный оощий электрод разряд, происходящий около одного из индикаторных электродов, смещаетс)1 по его длине на полос место, которое может находиться вне поля зрения.
На фпг. 1 показано расположение электродов прибора; на фиг. 2 — схема управления
5 прибором
Прибор содержит расположенные параллельно индикаторные электроды Ае, Аь А, общие электроды К) и Кз, установленные напротив индикаторных электродов, и экран э, 10 охватывающий общие электроды. Индикаторные электроды имеют такую конфигурацию, что нижняя пх часть скрыта от наблюдения экраном.
При трехпмпульсном режиме работы пнди15 каторные электроды соединяются в три групITI>T:
1-я группа: Аь Л.;, ..., Лз;
2-я группа: Л, А„, „Лз1 )
3-я группа: Аз, Ле, . Аз1, Каждая группа электродов и нулевой электрод Ае имеют отдельные выводы (фиг. 2).
25 Выходы каждой группы электродов соединяются со схемой управления 1, на которую подаются счетные импульсы. Изменение режима работы прибора осуществляется при помощи электронной ключевой схемы 2. Импульс
30 сороса подается по входу 8.
338943
Предмет изобретения
3О
9 и2. /
Составитель И. Ратенберг
Техред Л. Богданова
Корректор T. Бабакина
Редактор Т. Орловская
Заказ 1753/17 Изд. № 659 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушскан наб., д. 4 5
Типография, Ilp. Сапунова, 2
Прибор работает следующим образом, Перед началом счета на вход 8 подается импульс сброса, который создает на электроде
Аа потенциал, достаточный для поджига разряда в промежутке Аа — К (ключевая схема 2 находится в таком состоянии, при котором напряжение в промежутке Аа — К больше напряжения зажигания, а напряжение в промежутке Ао — К2 меньше напряжения горения).
Счетные импульсы поступают,на схему управления 1, с которой поджигающие импульсы подаются циклически на первую, вторую и третью группу, индикаторных электродов, В результате разряд переносится из промежутка К вЂ” Ао последовательно в промежутки
К1 — Аь К1 — Аа, ..., К вЂ” А;. Процесс переноса разряда происходит как в обычных декатронах (полиатронах). При этом положение разряда наблюдаться не будет, так как область разряда закрыта от наблюдателя экраном э.
Если же при,нахождении разряда на электроде А; переключить напряжение на электродах К и Ка, то разряд переместится вдоль электрода А, и установится в промежутке
Кг — А,, который находится в поле зрения наблюдателя. (Процесс переноса разряда из промежутка К вЂ” А; в промежуток Кз — А; может быть аналогичен процессу переноса заряда от одного индикаторного электрода к другому) .
Для наблюдения разряда напротив электродов Ка и К1 следует применить такую конфигурацию и расположение индикаторных электродов и экрана, чтобы разряд находился все время в поле зрения наблюдателя. В этом случае прибор может быть использован, например, как счетчик с удвоенной емкостью счета при прежнем количестве индикаторных электродов.
Линейный счетно-индикаторный прибор, содержащий индикаторные электроды, два об15 щих электрода (основной и дополнительный) и экран, отличающийся тем, что, с целью расширения его функциональных возможностей, например индикации числового интер вала, основной и дополнительный электроды расположены по одну сторону от индикаторных электродов.
