Реферат

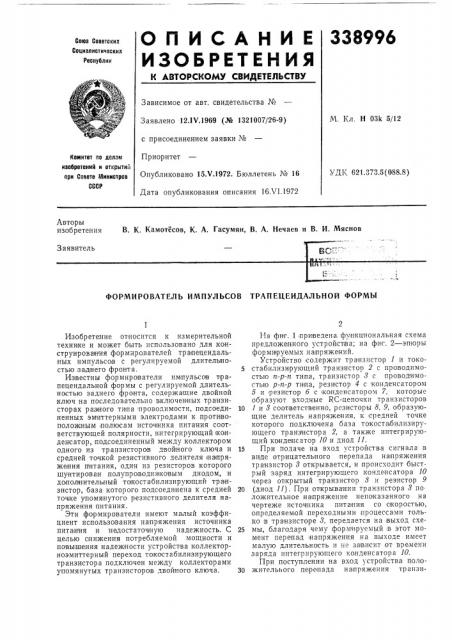

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.IV.1969 (№ 1321007/26-9) с присоединением заявки №

Приоритет

Опубликовано 15.Ч.1972. Бюллетень № 16

Дата опубликования описания 16.Ч1.1972

М. Кл. Н 03k 5/12

Комитет по делам изобретений и открытий при Совете Иинистрсв

СССР

УДК 621.373.5(088.8) Авторы изобретения

В. К. Камотесов, К. А, Гасумян, В. А. Нечаев и В. И, Мяснов

Заявитель

ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ТРАПЕЦЕИДАЛЪНОЙ ФОРМЫ

Изобретение относится к измерительной технике и может быть использоваHO для конструирова н ия формирователей тралецеидальных импульсов с регулируемой длительностью зад него фронта.

Из|вестны формирователи импульсов трапецеидальной формы с регулируемой длительностью заднего фронта, содержащие двойной ключ на последовательно включенных транзисторах раз ного типа проводимости, подсоединенных эм иттерными электродами к проти|воположным полюсам источника питания соответствующей полярности, интегрирующий ко нденсатор, подсоединенный между коллектором одного из транзисторов двойного ключа и средней точкой резистивного делителя на пряже ния питания, один из резисторов которого шунтирован полупроводниковым диодом, и дополнительный токостабилизирующий тра нзистор, база которого по дсоединена к средней точке упомянутого резистивного делителя напряжения питания.

Эти формирователи имеют малый коэффициент использования напряжения источника питания и недостаточную надежность. С целью снижения потребляемой мощности и повышения надежности устройства коллекторноэмиттерный переход токостабилизирующего транзистора подключен между коллекторами упомянутых транзисторов двойного ключа.

На фиг. 1 приведена, функциональная схема предложенного устройства; на фиг. 2 — эпюры формируемых на пряжений.

Устройство содержит транзистор 1 и токо5 стабилизирующий транзистор 2 с проводимостью и-р-и типа, транзистор 8 с провод имостью р-и-р типа, резистор 4 с конденсатором

5 и рези стор б с конденсатором 7, которые образуют входные RC-цепочки транзисторов

10 1 и 8соответственно,,резисторы 8, 9, образующие делитель напряжения, к средней точке которого подключена база токостабилизирующего транзистора 2, а также интегрирующий ко нде нсатор 10 и диод 11.

15 При подаче на вход устройства сигнала в виде отрицательного перепада на пряжения транзистор 8 открывается, и происходит быстрый заряд интегрирующего кочденсатора 10 через открытый транзистор 8 и резистор 9

20 (диод 11). При открывании транзистора 8 положительное напряжение непоказанного на чертеже источ|ника пита ния со с коростью, определяемой переходными процессами только в транзисторе 8, передается на .выход схе25 мы, благодаря чему формируемый в этот момент перепад на пряжения на выходе имеет малую длительность и не за|висит от времени заряда интегрирующего конденсатора 10.

При поступлении на вход устройства поло30 жительього перепада напряжения транзи338996

Vuz,.1

Составитель Н. Степанов

Техред Е. Борисова

Корректор Л. Орлова

Редактор В. Левятов

Заказ 1695/8 Изд. № 658 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раушская наб., д. 4/5

Типография, и р. Сапунова, 2 стор 8 закрывается, а тра нзистор 1 открывается, и начинается разряд интегрирующего конде нсатора 10 через транзистор 2, играющий роль линейного усилителя, в результате чего на выходе схемы формируется линейно меняющееся во времени напряжение. Длительность линейной части выход ного сигнала регулируется резистором 8.

При формировании малых линейных фронтов схема работает на паразитных емкостях.

Включение диода 11 повышает линей ность изменения .выходного сигнала.

При подаче на вход устройства знакопеременных прямоугольных им пульсов (эпюра а на фиг. 2) на его выходе формируется сигнал трапециевидной формы (эпюра б).

Предмет изобретения

Формирователь импульсо в трапецеидальной формы с регулируемой длительностью заднего фронта, содержащий двойной ключ на последовательно включенных транзисторах разного ти па проводимости, подсоединен ных эмиттерными электродами IK противоположным полю5 сам источника питания соответствующей полярности, интегрирующий конденсатор, подсоеди не нный между коллектором од ного из транзисторов двойного ключа и средней точкой резистивного делителя напряжения пита10 ния, один из резисторов которого шунтирован полу проводниковым диодом, и,дополнительный токоста билизирующий транзистор, база которого подсоеди нена к средней точечке резистивного делителя напряжения питания, отли15 чаюи ийся тем, что, с целью снижения потребляемой мощности и повышения надеж но сти устройства, коллекторно-эмиттерный переход токостабилизирующего транзистора под ключе и между коллекторами транзисторо в д вой,20 ного ключа.
