Электродвигатель возвратно-поступательногодвижения

Электродвигатель возвратно-поступательногодвижения

Иллюстрации

Показать все

Реферат

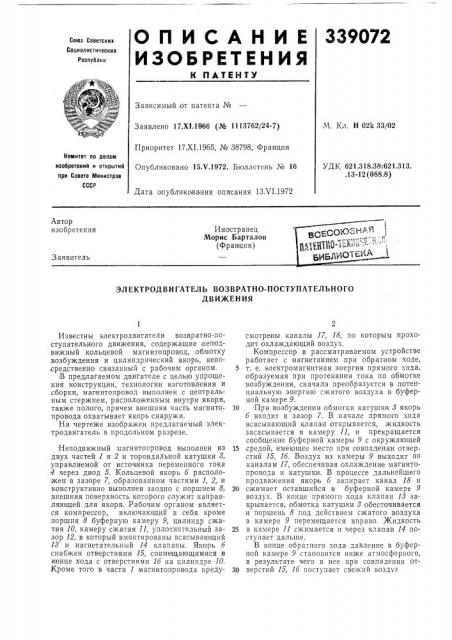

О П И С А Н И Е 339072

ИЗОБРЕТЕНИЯ

Союэ Советских

Социалистических

Роспуолик

К ПАТЕНТУ

Зависимый от патента №

М. Кл. Н 02k 33/02

Заявлено 17.XI.!966 (№ 1113762/24-7) Приоритет 17.XI.1965, № 38798, Франция

Опубликовано 15Х.1972. Бюллетень ¹ 16

Комитет по делам иаобретвний и открытий при Совете Министров

СССР

УДК 621.318.38:621.313..13-12 (088.8) Дата опубликования описания 1З.VI.1972

Автор изобретения

Иностранец орис Барталон (Франция) Заявитель

ЭЛЕКТРОДВИГАТЕЛЬ ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО

ДВИ)КЕН ИЯ

Известны электродвигатели возвратно-поступательного движения, содержащие неподвижный кольцевой магнитопровод, обмотку возбуждения и цилиндрический якорь, непо,средственно связанный с рабочим органом.

В предлагаемом двигателе с целью упрощения конструкции, технологии изготовления и сборки, магнитопровод выполнен с центральным стержнем, расположенным внутри якоря, также полого, причем внешняя часть магнито провода охватывает якорь снаружи.

На чертеже изображен предлагаемый электродвигатель в продольном разрезе.

Неподвижный магнитопровод выполнен из двух частей 1 и 2 и тороидальной катушки 8, управляемой от источника переменного тока

4 через диод 5. Кольцевой якорь б расположен в зазоре 7, образованном частями 1, 2, и конструктивно выполнен заодно с поршнем 8, внешняя поверхность которого служит направляющей для якоря. Раоочим органом является компрессор, включающий в себя кроме поршня 8 буферную камеру 9, цилиндр сжатия 10, камеру сжатия 11, уплотнительный зазор 12, в который вмонтированы всасывающий

И и нагнетательный 14 клапаны. Якорь б снабжен отверстиями 15, совмещающимися в конце хода с отверстиями 1б на цилиндре 10.

Кроме того в части 1 магнитопровода предусмотрены каналы 17, 18, по которым проходит охлаждающий воздух.

Компрессор в рассматриваемом устройстве работает с нагнетанием при обратном ходе, 5 т. е. электромагнитная энергия прямого хода, образуемая при протекании тока по обмотке возбуждения, сначала преобразуется в потенциальную энергию с;катого воздуха B буферной камере 9.

10 При возбуждении обмотки катушки 3 якорь б входит в зазор 7. В начале прямого хода всасывающий клапан открывается, жидкость засасывается в камеру 11, и прекращается сообщение буферной камеры 9 с окружающей

15,средой, имеющее место при совпадении отверстий 15, 1б. Воздух из камеры 9 выходит по каналам 17, обеспечивая охлаждение магнитопровода и катушки. В процессе дальнейшего продвижения якор ь б запирает канал 18 и

2о сжимает оставшийся в буферной камере 9 воздух. В конце прямого хода клапан 13 закрывается, обмотка катушки 8 обесточивается и поршень 8 под действием сжатого воздуха в камере 9 перемещается вправо. жидкость

25 в камере 11 сжимается и через клапан 14 поступает дальше.

В конце обратного хода давление в буферной камере 9 становится ниже атмосферного, в результате чего в нее при совпадении от30 верстий 15, 1б поступает свежий воздух

339072

Составитель )К. Горник

Техред А. Камышникова Корректор Е, Миронова

Редактор В. Фельдман

Заказ 1648/16 Изд. № 697 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Предмет изобретения

Электродвигатель возвратно-поступательного движения, содержащий неподвижный кольцевой магнитопровод, обмотку возбуждения и цилиндрический якорь, непосредственно связанный с рабочим органом, отличающийся тем, что, с целью упрощения конструкции, тех нологии изготовления и сборки двигателя, указанный магнитопровод имеет центральный стержень, расположенный внутри якоря, ко5 торый выполнен полым, причем внешняя часть магнитопровода охватывает якорь снаружи.
