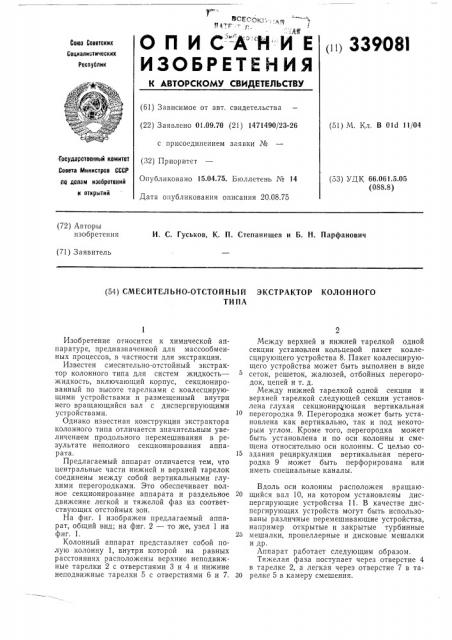

О П И С-"-А"Н И Е

ИЗОЫ ЕтЕНИЯ ii) 339 081

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 01.09.70 (21) 1471490/23-26 с присоединением заявки № (32) Приоритет

Опубликовано 15.04.75. Бюллетень № 14

Дата опубликования описания 20.08.75 (51) М. Кл. В Old 11(04

Государственный комитет

Совета Министров СССР

ПО делам изобретений и открытий (53) УДК 66.061.5.05 (088.8) (72) Авторы изобретения

И. С. Гуськов, К. П. Степанищев и Б. Н. Парфанович (71) Заявитель (54) СМЕСИТЕЛЬНО-ОТСТОЙ НЬ1Й ЭКСТРАКТОР КОЛОННОГО

ТИПА

Изобретение относится к химической аппаратуре, предназначенной для массообменных процессов, в частности для экстракции.

Известен смесительно-отстойный экстрактор колонного типа для систем жидкость— жидкость, включающий корпус, секционированный по высоте тарелками с коалесцирующими устройствами и размещенный внутри него вращающийся вал с диспергирующими устройствами.

Однако известная конструкция экстрактора колонного типа отличается значительным увеличением продольного перемешивания в результате неполного секционирования аппарата.

Предлагаемый аппарат отличается тем, что центральные части нижней и верхней тарелок соединены между собой вертикальными глухими перегородками. Это обеспечивает полное секционирование аппарата и раздельное движение легкой и тяжелой фаз из соответствующих отстойных зон.

На фиг. 1 изображен предлагаемый аппарат, общий вид; на фиг. 2 — то же, узел 1 на фиг. 1.

Колонный аппарат представляет собой полую колонну 1, внутри которой на равных расстояниях расположены верхние неподвижные тарелки 2 с отверстиями 3 и 4 и нижние неподвижные тарелки 5 с отверстиями 6 и 7.

Между верхней и нижней тарелкой одной секции установлен кольцевой пакет коалесцирующего устройства 8. Пакет коалесцирующего устройства может быть выполнен в виде сеток, решеток, жалюзей, отбойных перегородок, цепей и т. д.

Между нижней тарелкой одной секции и верхней тарелкой следующей секции установлена глухая секционирующая вертикальная перегородка 9. Перегородка может быть установлена как вертикально, так и под некоторым углом. Кроме того, перегородка может быть установлена и по оси колонны и смещена относительно оси колонны. С целью со15 здания рециркуляции вертикальная перегородка 9 может быть перфорирована или иметь специальные каналы.

Вдоль оси колонны расположен вращаю20 щийся вал 10, на котором установлены диспергирующие устройства 11. В качестве диспергирующих устройств могут быть использованы различные перемешивающие устройства, например открытые и закрытые турбинные

25 мешалки, пропеллерные и дисковые мешалки и др.

Аппарат работает следующим образом, Тяжелая фаза поступает через отверстие 4 в тарелке 2, а легкая через отверстие 7 в та30 релке 5 в камеру смешения.

339081

УгЕЛ 1

Ф 7 2

10 12

Р и

Фи@2

Фиг.1

Составитель С. Баранова

Техред T. Миронова

Корректоры: А. Николаева и Л. Корогод

Редактор Е. Левина

Заказ 1999/1 Изд. № 1468 Тира>к 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я(-35, Раушская наб., д. 4/5

Типография. пр. Сапунова, 2

В этой камере легкая и тяжелая фазы интенсивно перемешиваются и отбрасываются на коалесцирующее устройство 8. При прохождении через коалесцирующее устройство 8 капли легкой и тяжелой фаз укрупняются.

Вследствие укрупнения капель в коалесцирующем устройстве достигается хорошее разделение фаз в отстойной зоне. Тяжелая фаза собирается на нижней тарелке 5 и непрерывно поступает через отверстие 6 в приемную камеру 12, примыкающую к расположенной ниже смесительной камере 13, Легкая фаза непрерывно выходит из отстойной зоны через отверстие 3 и поступает в приемную камеру вышележащей смесительной камеры.

Ьлагодаря установке в приемной камере глухой перегородки 9 достигается четкое секционирование аппарата и раздельное поступление легкой и тяжелой фаз в смесительные

5 камеры.

Предмет изобретения

Смесительно-отстойный экстрактор колонного типа для систем жидкость — жидкость, 10 включающий корпус, секционированный повысоте тарелками с коалесцирующими устройствами и размещенный внутри него вращающийся вал с диспергирующими устройствами, о тл и ч а ю щи и ся тем, что, с целью раздель15 ного поступления легкой и тяжелой фаз, центральные части нижней и верхней тарелок соединены между собой вертикальными глухими перегородками.
