Реферат



Класс 86с, 34

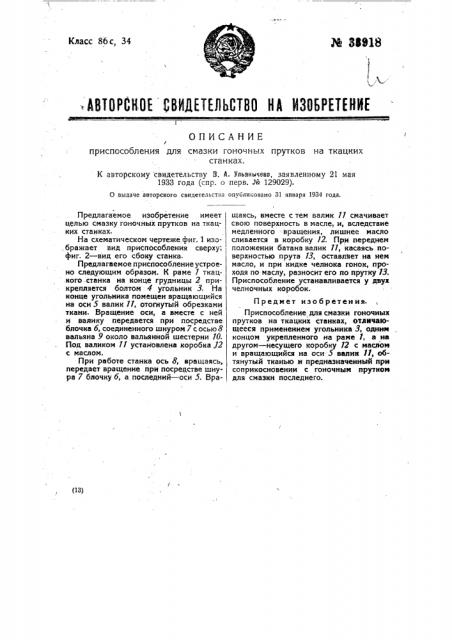

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для смазки гоночных прутков на ткацких станках.

К авторскому свидетельству В. А. Ульянычева, заявленному 21 мая

1933 года (спр. о перв. М 129029).

0 выдаче авторского свидетельства опубликовано 31 января И34 года.

Предлагаемое изобретение имеет целью смазку гоночных прутков на ткацких станках.

На схематическом чертеже фиг. 1 изображает вид приспособления сверху; фиг. 2 — вид его сбоку станка.

Предлагаемое приспособление устроено следующим образом. К раме 1 ткацкого-станка на конце грудницы 2 прикрепляется болтом 4 угольник 3. На конце угольника помещен вращающийся на оси 5 валик 17, отогнутый обрезками ткани. Вращение оси, а вместе с ней и валику передается при посредстве блочка б, соединенного шнуром 7 с осью 8 вальяна 9 около вальянной шестерни 10.

Под валиком 11 установлена коробка.12 с маслом.

При работе станка ось 8, вращаясь, передает вращение при посредстве шнура 7 блочку б, а последний — оси 5. Вращаясь, вместе с тем валик 11 смачивает свою поверхность в масле, и, вследствие медленного вращения, лишнее масло сливается в коробку 72. При переднем положении батана валик 11, касаясь поверхностью прута 13, оставляет на нем масло, и при кидке челнока гонок, проходя по маслу, разносит его по прутку 13.

Приспособление устанавливается у двух челночных коробок.

Предмет из о б р етен ия.

Приспособление для смазки гоночных прутков на ткацких станках, отлнчаюшееся применением угольника 3, одним концом укрепленного на раме l, а иа другом — несущего коробку 12 с маслом и вращающийся на оси-5 валик ll, обтянутый тканью и предназначенный при соприкосновении с гоночным прутком для смазки последнего..!

В авторсюму свидетельотву-В; А. Ульяиычева № 33918 Эксперт и редактор Л. Г. Зналтенский

Лснпромпечатьсс юз. Ties. „Печ. Труд . Зэк. 2566 — 200
