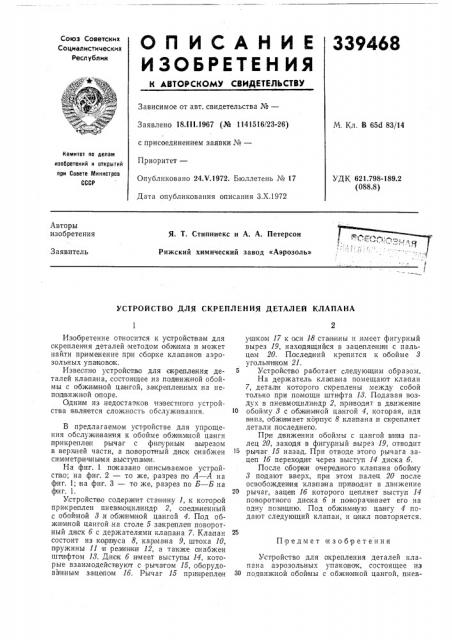

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 18 111.1967 (№ 1141516/23-26) М. Кл. В 65с1 83/14 с присоединением заявки №вЂ”

Комитет оа делам изобретений и открытий ори Совете Министров

СССР

Приоритет—

Опубликовано 24Х.1972. Бюллетень № 17

Дата опубликования описания 3.Х.1972

УДК 621.798-189.2 (088.8) Авторы изобретения

Я. T. Стипниекс и А. А. Петерсон

Рижский химический завод «Аэрозоль»

Заявитель

УСТРОЙСТВО ДЛЯ СКРЕПЛЕНИЯ ДЕТАЛЕЙ КЛАПАНА

Предмет изобретения

Изобретение от носится к устройствам для скрепления деталей методом обжима и может найти применение прои сборке кла па нов аэрозолыных упаковок.

Известно устройспво для скрепления деталей клапа1на,,состоя шее .из .подвижной обоймы с обжимной цаи гой, закрепленных на непо д вижной oooo,ðå.

О дним из недостатков известного у.стройства является сложность обслуживания.

В предлагаемом устройстве для упрощения обслуж и ван ия к обойме обжим ной цанги прикреплен рычаг с фипурньвм вырезом в верхней части, а п оворопный диас к с|набжен симиет ричны1ми вьрступа м и.

На фиг. 1 показано описываемое устройство; на фиг. 2 — то же, разрез по А А на фиг. 1; на фиг. 3 — то же, разрез по Б — Б на фиг. 1.

Устрой ство содержит cTB HIHну 1, к которой прикреплен пневмоциликдр 2, соединенный с обоймой 8 .и обжим ной цангой 4. Под обжимной цангой:на столе 5 закреплен поворотный ди ск б с держателями клапана 7. Клапан состоит из корпуса 8, кармана 9, штока 10, п ружины 11 и резинщики 12, а также снабжен штифтом 18. Диск б имеет выступы 14, которые взаимодействуют с рычагом 15, оборудова нным зацепом Iб. Рычаг 15 прик|реплен ушком 17 к оси 18 ста нины и имеет фигурный вырез 19, находящийся в зацеплениями с пальцем 20. Последний крепится к обойме 8 угольни ко,м 21.

5 Устройство работает следующим образом.

На держатель кла па на помещают клапан

7, детали которого скреплены между собой только при помощи штифта 18. Подавая воздух в пневмоцилнн др 2, при водят в движение

10 обойму 8 с обжимиой ца нгой 4, кото рая, идя вниз, обжимает корпус 8 клапана и скрепляет детали последнего.

Прa движении обоймы с цангой вниз палец 20, заходя в фигурный вырез 19, отводит

Б рычаг 15 назад. При отводе этого рычага зацеп Iб переходи т через выступ 14 диска б.

После соорки очеред ного клапана обойму

8 подают вверх, при этом палец 20 после освобожден ия клапана приводит в движение

2О рычаг, за цел Iб которого цепляет выступ 14 поворотного диска б и поворачивает его на одну позицию. Под обжимную цангу 4 подают следующий клапан, и цикл повторяется.

Устройство для скрепления деталей клапана аэрозольных уIIBKQIBOK, состоящее из зс подвижной обоймы с обжимиой цангой, п нев339468 й-4

Фиг 5

Фиг 2

Составитель А. Садиленко

Текред Л. Куклина Корректор Е. Зимина

Редактор Н. Корченко

Заказ 269/1093 Изд. № 751 Тираж 448 Подписное ЦНИИПИ

Тип. Харьк. фил. пред. «Патент» мопривода и поворотного диска с держателями клапана, отличающееся тем, что, с целью упрощения обслуживания, к обойме обжимной цанги прикреплен рычаг с фигурным вырезом в верхней части, а поворотный диск снабжен симметричными выступами.
