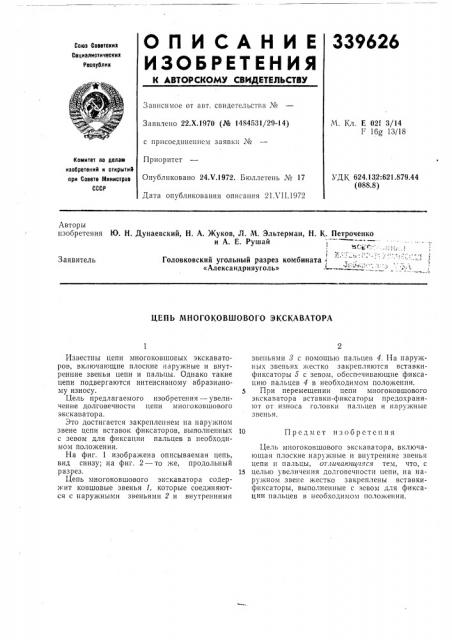

О П И С А Н И Е 339626

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетснин

Сепиалиотичеснин

Республин

Зависимое от авт. свидетельстга №

М. Кл. Е 02f 3/14

Г 16д 1ЗДа

Заявлено 22.Х.1970 (№ 1484531/29-14) с присоединением заявки №

Приоритет

Комитет по делам изооретений и открытий при Совете Министров

СССР

Опубликовано 24Х.1972. Бюллетень № 17

Дата опубликования описания 21 VII.1972

УД К 624.132:621.879.44 (088.8) Авторы изобретения

Ю. H. Дунаевский, Н. А. Жуков, Л. М. Эльтерман, Н. К. Петроченко и Л. Е. Рушай

1 г,г ° ". (°, Головковский угольный разрез комбината

«Александрияуголь»

Заявитель

ЦЕПЬ ЛШОГОКОВШОВОГО ЭКСКАВАТОРА

Известны цепи многоковшовых экскаваторов, включающие плоские наружные н внутренние звенья цепи и пальцы. Однако такие цепи подвергаются интенсивному абразивному износу.

Цель предлагаемого изобретения — увеличение долговечности цепи многоковшового экскаватора.

Это достигается закреплением на наружном звене цепи вставок фиксаторов, выполненных с зевом для фиксации пальцев в необходимом положении, На фиг, 1 изображена описываемая цепь, вид снизу; на фиг. 2 — то же, продольный разрез.

Цепь многоковшового экскаватора содержит ковшовые звенья 1, которые соединяются с наружными звеньями 2 и внутренними звеньями 8 с помощью пальцев 4. На наружных звеньях жестко закрепляются вставкификсаторы 5 с зевом, обеспечивающие фиксацию пальцев 4 в необходимом положении.

5 При перемещении цепи многоковшового экскаватора вставки-фиксаторы предохраняют от износа головки пальцев и наружные звенья.

10 Предмет изобретения

Цель многоковшового экскаватора, включающая плоские наружные и внутренние звенья цепи и пальцы, от.гичаюигаяся тем, что, с

15 целью увеличения долговечности цепи, на наружном звене жестко закреплены вставкификсаторы, выполненные с зевом для фиксации пальцев в необходимом положении.
