Реферат



339659

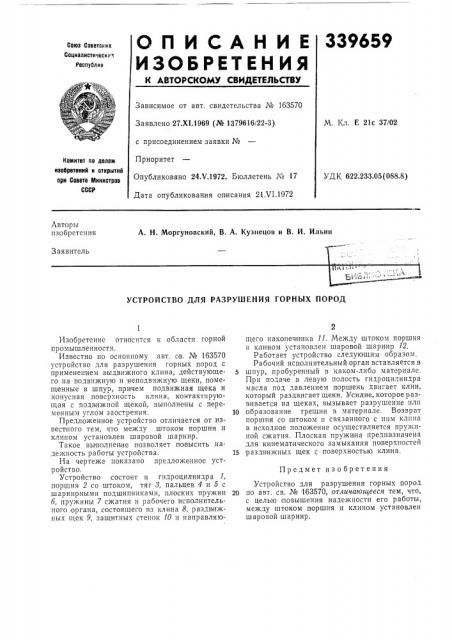

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 163570

Заявлено 27.XI.1969 (№ 1379616/22-3) с присоединением заявки №

Приоритет

Опубликовано 24.т/.1972. Бюллетень № 17

Дата опубликования описания 21 VI.1972

М, Кл. Е 21с 37/02

Комитет ао делам иаобретвний и отирытиб ори Совете Министров

СССР

УДК 622.233.05(088.8) Авторы изобретения

А. Н. Моргуиовский, В. А. Кузнецов и В. И. Ильин

3 а явитель

УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ГОРНЫХ ПОРОД

Предмет изобретения

Изобретение относится к области горной промышленности.

Известно по основному авт. св. № 163570 устройство для разрушения горных пород с применением выдвижного клина, действующего на подвижную и неподвижную щеки, помещенные в шпур, причем подвижная щека и конусная повер

Такое выполнение позволяет повысить надежность работы устройства.

На чертеже показано предложенное устройство.

Устройство состоит и гидроцилиндра I, поршня 2 со штоком, тяг 8, пальцев 4 и б с шарнирными подшипниками, плоских пружин

6, пружины 7 сжатия и рабочего исполнительного органа, состоящего из клина 8, раздвижных щек 9, защитных стенок 10 и направляющего наконечника 11. Между штоком поршня н клином установлен шаровой шарнир 12.

Работает устройство следующим образом.

Рабочий исполнительный орган вставляется в

5 шпур, пробуренный в каком-либо материале.

При подаче .в левую полость гидроцилиндра масла под давлением поршень двигает клин, который раздвигает щеки. Усилие, которое развивается на щеках, вызывает разрушение или

10 образование трещин в материале. Возврат поршня со штоком и связанного с ним клина в исходное положение осуществляется пружиной сжатия. Плоская пружина предназначена для кинематического замыкания поверхностей

15 раздвижных щек с поверхностью клина, Устройство для разрушения горных пород

20 по авт. св. № 163570, отличающееся тем, что, с целью повышения надежности его работы, между штоком поршня и клином установлен шаровой шарнир.

339659

Составитель М. Рогач

Текред Л. Евдонов

Корректор Е. Миронова

Редактор М. Макарова

Типография, пр. Сапунова, 2

Заказ 1817/2 Изд. М 738 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д, 4;5
