Реферат

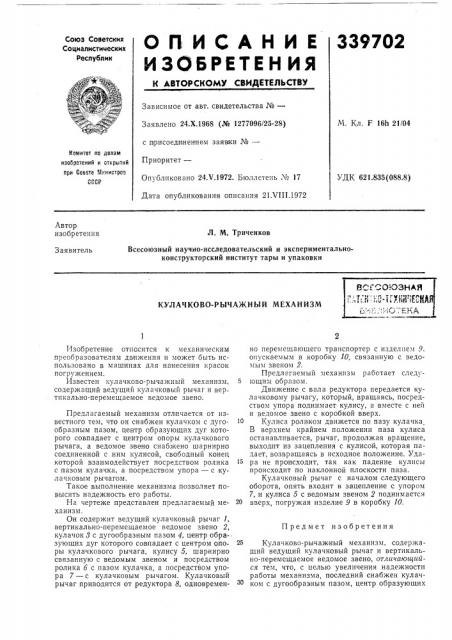

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 24.Х.1968 (№ 1277096/25-28) с п рисоед иненивм заявки №вЂ”

Приоритет—

Опубликовано 24.V.1972. Бюллетень № 17

Дата опубликования описания 21ХШ.1972

M. Кл. F 1611 21/04

Комитет ло делим изобретений и открытий при Совете Министров

СССР

УДК 621.835(088.8) Автор изобретения

Л. М. Триченков

Всесоюзный научно-исследовательский и экспериментальноконструкторский институт тары и упаковки

Заявитель

КУЛАЧ КОВО-РЫЧАЖН Ы Й МЕХА Н ИЗМ

Предмет изобретения

Изобретение относится к механическим преобразователям движения и может быть использовано в машинах для нанесения красок погружением.

Известен кулачково-рычажный механизм, содержащий ведущий кулачковый рычаг и вер тикально-перемещаемое ведомое звено.

Предлагаемый механизм отличается от известного тем, что он снабжен кулачком с дугообразным пазом, центр образующих дуг которого совпадает с центром опоры кулачкового рычага, а ведомое звено снабжено шарнирно соединенной с ним кулисой, свободный конец которой взаимодействует посредством ролика с пазом кулачка, а посредством упора — с кулачковым рычагом.

Такое выполнение механизма позволяет повысить надежность его работы.

На чертеже представлен предлагаемый механизм.

Он содержит ведущий кулачковый рычаг I, вертикально-перемещаемое ведомое звено 2, кулачок 3 с дугообразным пазом 4, центр образующих дуг которого совпадает с центром опоры кулачкового рычага, кулису 5, шарнирно связанную с ведомым звеном и посредством ролика б с пазом кулачка, а посредством упора 7 — с кулачковым рычагом. Кулачковый рычаг приводится от редуктора 8, одновременно перемещающего транспортер с изделием 9, опускаемым в коробку 10, связанную с ведомым звеном 2.

Предлагаемый механизм работает следу5 ющим образом.

Движение с вала редуктора передается кулачковому рычагу, который, вращаясь, посредством упора поднимает кулису, а вместе с ней и ведомое звено с коробкой вверх.

1С Кулиса роликом движется по пазу кулачка

В верхнем крайнем положении паза кулиса останавливается, рычаг, продолжая вращение, выходит из зацепления с кулисой, которая падает, возвращаясь в исходное положение. Уда1б ра не происходит, так как падение кулисы происходит по наклонной плоскости паза.

Кулачковый рычаг с началом следующего оборота, опять входит в зацепление с упором

7, и кулиса 5 с ведомым звеном 2 поднимается

20 вверх, погружая изделие 9 в коробку 10.

25 Кулачково-рычажный механизм, содержащий ведущий кулачковый рычаг и вертикально-перемещаемое ведомое звено, отличающийся тем, что, с целью увеличения надежности работы механизма, последний снабжен кулачком с дугообразным пазом, центр образующих

3397О2

Я-А

=) 4

Составитель Е. Андреенкова

Техред Е. Борисова Корректор Е. Михеева

Редактор И. Бродская

Заказ 277/1108 Изд. № 753 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» дуг которого совпадает с центром опоры кулачкового рычага, а ведомое звено снабжено шарнирно соединенной с ним кулисой, свободный конец которой взаимодействует посредством ролика с пазом кулачка, а посредством упора — с кулачковым рычагом.
