Реферат



класс 1, 82JI, /3а, + t

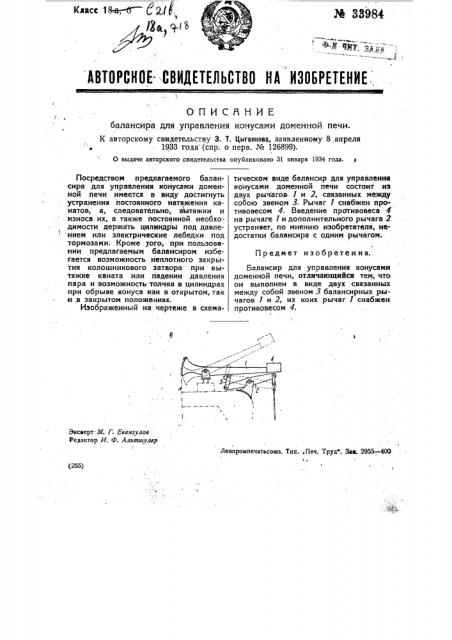

АВТОРСКОЕ. СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ. l

ОПИСЯНИЕ балансира для управления конусами доменной печи.

К авторскому свидетельству 3. Т. Цыганкова, заявленному 8,апреля

1933 года (спр. о перв. ¹ 126899).

0 выдаче авторского свидетельства опубликовано 31 января 1934 года. р

Предмет изобретения.

I

Экснерт Л; Г. Ееангулов -.

Федактор И. Ф. Альтшулер

Ленпроипечатьсоюа, Тип..печ. Труд. Зак. 2955 — 400

\ (255) Посредством предлагаемого балансира для управления конусами доменной печи имеется в виду достигнуть устранения постоянного натяжения канатов, а, следовательно, вь1тяжки и .износа их, а также постоянной необходимости держать цилиндры под давлением или электрические лебедки под тормозами. Кроме того, при пользовании предлагаемым балансиром избегается возможность неплотного закрытия колошникового затвора при вытяжке каната или падении давления пара и возможность-толчка в цилиндрах при обрыве конуса как в открытом, так и,в закрытом положениях.

Изображенный на чертеже в схематическом виде балансир для управлении конусами доменной печи состоит из двух рычагов: 1 и 2, связанных между собою звеном 3. Рычаг 1 снабжен противовесом 4. Введение противовеса 4 на рычаге 1 и дополнительного рычага 2 устраняет, по мнению изобретателя, недостатки балансира с одним рычагом.

Балансир для управления конусами доменной печи, отличающийся тем, что он выполнен в виде двух связанных между собой звеном 3 балансирных рычагов 1 и 2, из коих рычаг 1 снабжен противовесом 4.
