Акселерометр
Иллюстрации
Реферат
339865

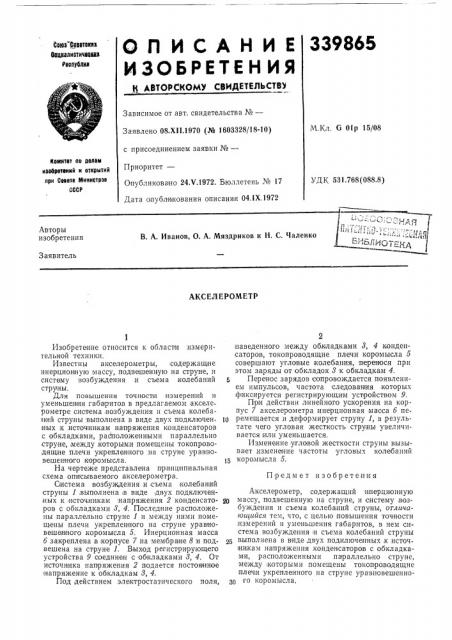

ОП ИСАН ИЕ
ИЗОБРЕТЕН ИЯ
00103 003070IIII3
ОвцилиотичаЮа
Рвопубш
Ц АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Заявлено 08.Xll.1970 (№ 1603328/18-10) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 24.Ч.1972. Бюллетень № 17
Дата опубликования описания 04.1Х.1972
М.Кл, G 01р 15/08
Комитат ло делам изобретений и открытий ори Сввете Минивтров
СССР
УДК 531.768(088.8) Авторы изобретения
В. А. Иванов, О. А. Мяздриков и Н. С. Чаленко
Заявитель
АКСЕЛ ЕРОМЕТР
Изобретение относится к области измерительной техники.
Известны акселерометры, содержащ ие инерционную массу, подвешенную на струне, и систему возбуждения и съем а колебаний струны.
Для повышения точности измерений и уменьшения габаритов в предлагаемом акселерометре система возбуждения и съема колебая ий струны выполнена в виде двух подключенных к;источ никам напряжения конденсаторов с обкладками, радположенными параллельно струне,,между .которыми помещены токопроводящие плечи укрепленного на струне уравновешен ного,коромысла.
На чертеже представлена принципиальная схема описываемого акселерометра, С истема возбуждения .и съема колебаний струны 1 .выполнена в виде двух подключенных к источникам, напряжения 2 конденсаторов с обкладками 8, 4. Последние расположены параллельно струне 1 и между ними помещены плечи укрепленного на струне уравновешен ного коромысла 5. Инерционная масса б закреплена .в корпусе 7 на мем бра не 8 и подвешена на струне 1. Выход регистрирующего устройства 9 соединен с обкладками 8, 4. От источника пап ряжения 2 подается постоя нное .напряжение к обкладкам 8, 4.
Под действием электростатического поля, 2 наведенного между обкладками 8 4 конденсаторов, токопроводящие плечи коромысла 5 совершают угловые колебания, перенося при этом заряды от обкладок 8 к обкладкам 4.
Перенос зарядов сопровождается появлением импульсов, частота следования которых фиксируется .регистрирующим устройством 9.
Пр и действии линейного ускорения на корпус 7 акселерометра инерционная масса б пе10 ремещается.и деформирует струну 1, в результате чего угловая жесткость струны увеличивается или уменьшается.
Изменение угловой жесткости струны вызывает изменение частоты угловых колебаний коромысла 5.
Предмет изобретения
Акселерометр, содержащий инерционную
20 массу, п одвешенную на струне, и систему возбуждения и съема колебаний струны, отличаюи1ийся тем, что, с целью повышения точности ,измерений и уменьшения габаритов, в нем система возбуждения и съема колебаний струны
25 выполнена в виде, двух подключенных к источ никам напряжения конденсаторов с обкладками, расположенными параллельно струне, между которыми помещены токопроводящие плечи укрепленного «а струне уравновешенного коромысла, 339866
Составитель В. Жилейкина
Техред Т. Курилко Корректо T. Миронова
Редактор С, Хейфиц
Загорская типография
- Заказ 2633 Изд. № 725 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
