Реферат

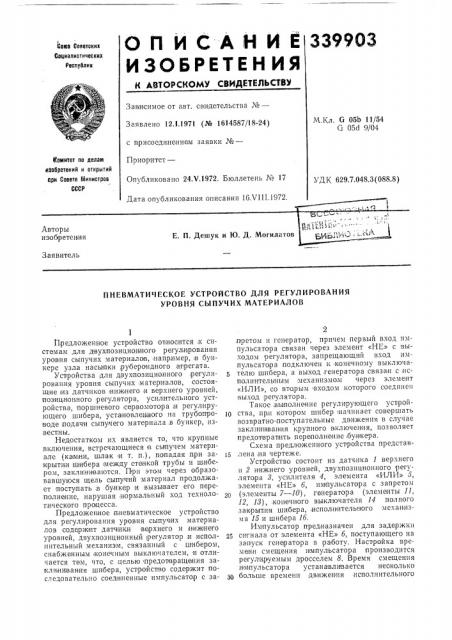

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

339993

Соме Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 12.1.1971 (№ 1614587/18-24) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 24,V,1972. Бюллетень ¹ 17

Дата опубликования описания 16Х111.1972.

М.Кл. G 05b 11/54

G 05г1 9/04

Комитет по делам ивобретений н открытий ари Совете Министров

СССР

УДК 629.7.048.3(088.8) Авторы изобретения

Е. П. Дешук и Ю. Д. Могилатов

Заявитель

ПНЕВМАТИ 1 ЕСКОЕ УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

УРОВНЯ СЪ|ПУЧИХ МАТЕРИАЛОВ

Предложенное устройство относится,к системам для двухпозиционного регулирования уровня сыпучих материалов, например, в бункере узла насыпки рубероидного агрегата.

Устройства для двухпозиционного регулирования уровня сыпучих материалов, состоящие из датчиков нижнего и верхнего уровней, позиционного регулятора, усилительного устройства, поршневого сервомотора и регулирующего шибера, установленного на трубопроводе подачи сыпучего материала в бункер, известны.

Недостатком их является то, что крупные включения, встречающиеся е сыпучем материале (кагемни, шлак и т. п.), попадая при зак рытии ш ибера гмежду стенкой трубы и шибером, заклиниваются. При этом через образовавшуюся щель сыпучий материал продолжает поступать,в бункер и вызывает его переполнение, нарушая нормальный ход технологического процесса.

Предложенное пневматическое устройство для регулирования уровня сыпучих материалов содержит датчики верхнего и нижнего уровней, двухпозиционный регулятор,и исполнительный механизм, связанный с шибером, снабженным конечным выключателем, и отличается тем, что, с целью предотвращения заклинивания шибера, устройство содержит последовательно соединенные импульсато р с за2 претом и генератор, причем первый вход нмпульсатора связан через элемент «НЕ» с выходом регулятора, запрещающий вход импульсатора подключен к конечному выключа5 телю шибера, а выход генератора связан с исполнителыным механизмом через элемент

«ИЛИ», со вторым входом которого соединен выход .регулятора.

Такое, выполнение регулирующего уст ройlo ства, при котором шибер .начинает совершать возвратно-поступательные движения в случае заклинивания крупного включения, позволяет предотвратить переполнение бункера.

Схема предложенного устройства представ1б лена на чертеже.

Устройство состоит из датчика 1 верхнего и 2 нижнего уровней, двухпозиционного регулято ра 8. усилителя 4, элемента «ИЛИ»,5, элемента «НЕ» б, им пульсатора с запретом о (элементы 7 — 10), генератора (элементы 11, 12, 13),,конечного выключателя 14 полного закрытия шибера, исполнительттого механиз»а 15 и шибера 1б.

Импульсатор предназначен для задержки сигнала от элемента «НЕ» б, поступающего на запуск генератора в:работу. Настройка времени смещения нмпульсатора производится регулируемым дросселем 8. Время смещения импульсатора устанавливается несколько больше времени движения исполнительного о39903

„o, „.

71— цниипи

Заказ 2б28

Изд. ¹ 724

Тираж 40б

Полписиое

Загорская типография

3 механизма. 1- огулпрусмым дроссслсм 12 производится настройка частоты работы генератора,;которая о пределяет частоту:и амплитуду возвратно-поступательного движения штока механизма 15, а следовательно,,и шибера 16.

Конечный выключатель 14 предназначен для выдачи сигнала при полном закрытии шибера 16.

Устройство работает следующим образом.

При заполнении бункера до датчика 1 ip верхнего у ровня на выходе, регулятора уровня 8 появляется нулевой сигнал, который проходит через элемент «ИЛИ» 5, усилитель 4 к к .исполнительному механизму 15, вызывая закрытие шибера 16. Од повременно этот же сигнал с выхода позиционного регулятора 8 поступает на элемент «НЕ» 6. Единичный сигнал с выхода элемента 6 поступает на вход импульсатора 7, 8, 9, 10. При полном закрытии шибера 16 единичный сигнал от конечного 20 выключателя 14 поступает .на реле 10, в,результате чего генератор в работу не включается.

При неполном закрытии шибера, например, из-за попадания крупного включения нулевой сигнал на выходе конечного выключателя 14 сохраняется, что приводит к срабатыванию импульсатора 7, 8, 9, 10 и появлению единичного сигнала па выходе реле 10. В итоге генератор 11, 12, 18 запускается в работу.

Прямоугольные импульсы генерируемых колебаний через элемент «ИЛИ» 5, усилитель 4, поступают ла исполнительный механизм 15.

Шибер 16, совершая возвратно-поступательныс движения, пропускает крупное включение 88

4 в бункер, после чего закрьвастся, что сразу же фиксируется единичным сигналом на выходе конечного выключателя 14. Этот оигнал поступает на реле 10 .и приводит к прекращению генерации.

При па денни уровня сыпучего материала до датчика 2 нижнего уроаня на выходе регулятора 8 появляется единичный cEI Hàë, который проходит через элемент «ИЛИ» 5, усил итель 4 к исполнительному механизму 15, вызывая открытие шибера 16 для подачи сыпучего материала в бункер. Одновременно этот же сигнал поступает на элемент «НЕ» 6 и с помощью клапана 7 приводит импульсатор к исходному положению.

Предмет изобретения

Пневматическое устройство для регулировапия уровня сыпучих материалов, содержащее датчики вархнего и нижнего уровней, соединенные с двухпозиционным регулятором, и исполпительпьш механизм, связапный с шибером, снабженным конечным выключателем, отличаюш,ееся тем, что, с целью повышения ,надежности работы устройства, опо содержит последовательно соединенные импульсатор с запретом и генератор, причем первый вход импульсатора связан через элемент «НЕ» с выходом регулятора, запрещающий вход импульсатора подключен к конечному, выключателю шибера, а выход генератора связан с,исполнительным механизмом через элемент «ИЛИ», со вторым входом которого соединен выход рсГ", ляторя.
