Реферат



339921

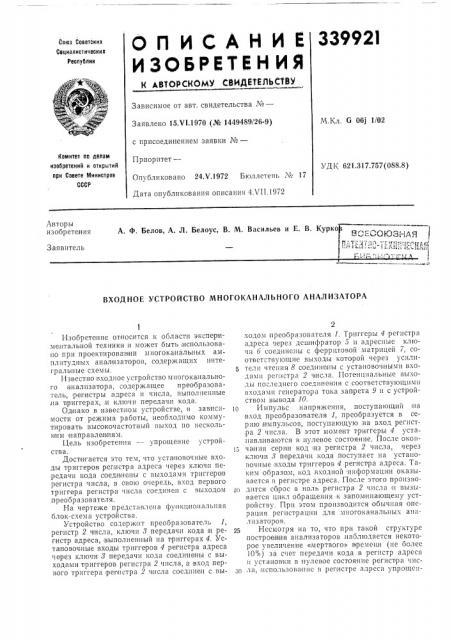

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДИЕЛЬИВУ

Зависимое от авт. свидетельства ¹â€”

М.Кл. G 06j 1/02

Заявлено 15.VI.1970 (№ 1449489/26-9) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 24.Ъ .1972 Бюллетень № 17

Дата опубликования описания 4Х11.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.317.757(088.8) Авторы из обр етен и я

А. Ф. Белов, А. Л. Белоус, В. М. Васильев и E. В. Курк

Заявитель

ВХОДНОЕ УСТРОЙСТВО МНОГОКАНАЛЬНОГО АНАЛИЗАТОРА

Изобретение относится к области экспериментальной техники и может быть использовано при проектирован ии многоканальных амплитудных. анализаторов, содержащих интегральные схемы.

Известно входное устройство многоканального анализатора, содер>кащее преобразователь, регистры ад реса и числа, выполненные

IIa приггерах,,и ключи передачи кода.

Однако в известном устройстве, в зависимости от режима работы, необходимо коммутировать высокочастотный выход по нескольк им направлениям.

Цель изобретения — упрощение устройства.

Доспигается это тем, что установочные вхо ды триггеров регистра адреса через ключи переда ги кода соединены с выходами триггеров регистра числа, в свою очередь, вход первого триггера регистра висла соединен с выходом преобразователя.

На чертеже представлена функциональная блок-схема устройства, Устройство содержит преобразователь 1, р егистр 2 числа, ключи 8 передачи кода и регистр адреса, выполненный на триггерах 4. Установочные входы триггеров 4 регистра адреса через ключи 8 передачи кода соединены с выходами триггеров регистра 2 числа, а вход первого триггера реи стра 2 ч исла соединен с вы2 ходом преобразователя 1. Триггеры 4 регистра адреса через дешифратор 5 и адресные клюки 6 соединены с ферритовой матрицей 7, соответствующие выходы которой через усилители чтения 8 соединены с установо оными входами periI стра 2 числа. Потенциальные выходы последнего соединения с соответствующими входами генератора тока запрета 9 и с устройствоо м в ы вода 10.

10 Импульс напряжения, поступающ ий па вход преобразователя 1, преобразуется в серито,импульсов, поступающую,на вход регистра 2 числа. В этот момент триггеры 4 устанавливаются в нулевое состояние. После оконд чаяния серии код из регистра 2 числа, через ключи 3 передачи кода поступает на установочные входы триггеров 4 регистра адреса. Таким образом, код входной информации оказывается в регистре адреса. После этого произво2О дится coipoc в ноль регистра 2 числа и вызывается цикл обращения к запом инающему устройству. При этом производится обычная опсрац ия регистрации для многоканальных анализаторов.

25 Несмотря на то, что при такой структуре построения анализаторов, наблюдается некоторое увеличение «мертвого» в ремеци (не более

10%) за счет передачи кода в регистр адреса и установки в .нулевое состояние регистра чисЗп ла,,использование в рег истре адреса упрощсп339921

Предмет изобретения

Составитель Л. Багян

Текред Л, Богданова

Редактор Л. Мазуронок

Корректор T. Китаева

Заказ № 2629 Изд. № 726 Тираж 448 Подписное гзйИПИ Комитета по делам изобретений и открытий при Советс Министров ССС1

Москва, Я-35, Раушскяя наб., д. 4/5

Загорская типография

llbIv триггеров, выпол ненных как индикатор кода, дает значительное снижен и затрат на оборудовани и упрощает устройство в целом.

Входное устройство многоканального анализатора, содержащее преобразователь, регистры адреса и числа, выполненные на триг.

repav, и ключи передачи кода, отличающееся тем, что, с целью упрощения устройства, установочные входы триггеров регистра адреса через ключи передачи кода соединены с выходами триггеров регистра числа, вход первого триггера регистра числа соединен с выходом преобразователя.
