Устройство фазовой автоподстройки частоты
Иллюстрации
Показать всеРеферат
340056

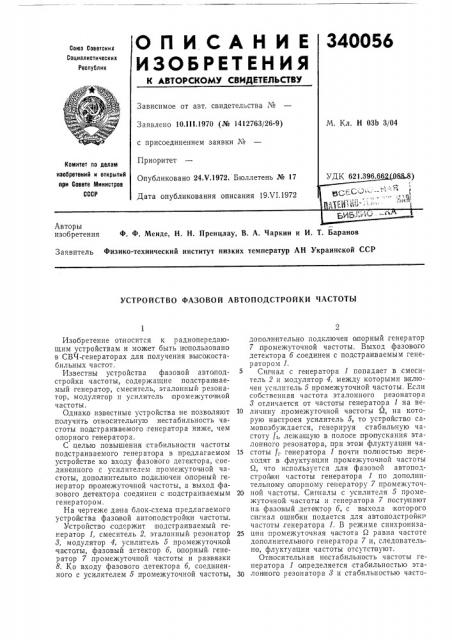

И С А Н И Е
Свез Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
М. Кл. H 03b 3/04
Заявлено 10,Ill,1970 (№ 1412763/26-9) с присоединением заявки №
Приоритет
Опубликовано 24.Ч.1972. Бюллетень № 17
Дата опубликования описания 19.VI,1972
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.396.66 .ОМ.8) Би(1;к
Авторы изобретения
Ф. Ф. Менде, Н. H Пренцлау, В. А. Чаркин и И. Т. Баранов
Заявитель Физико-технический институт низких температур AH Украинской ССР
УСТРОЙСТВО ФАЗОВОЙ АВТОПОДСТРОЙКИ ЧАСТОТЫ
Изобретение от|носится к радиопередающим устройствам и может быть использовано в СВЧ-генераторах для получения вы сокостабильных частот.
Известны устройства фазовой авто подстройки частоты, содержащие подстраи ваемый генератор, смеситель, эталонный резонатор, модулятор и усилитель промежуточной частоты.
Однако известные устройства не позволяют получить относителыную нестабильность частоты подстраиваемого генератора ниже, чем опорного генератора.
С целью повышения стабильности частоты подстраиваемого генератора в предлагаемом устройстве ко входу фазового детектора, соединенного с усилителем промежуточной частоты, дополнительно подключен опор ный генератор промежуточной частоты, а выход фазового детектора соединен с;подстраиваемым генератором.
На чертеже да на блок-,схема предлагаемого устройства фазо«вой автоподстройки частоты.
У строй ство содержит;подстраиваемый генератор 1, смеситель 2, эталонный резо натор
8, модулятор 4, усилитель 5 промежуточной частоты, фазовый детектор б, опорный генератор 7,промежуточной частоты и раз вязки
8. Ко входу фазового детектора б, соединенного с усилителем 5 промежуточной частоты, дополнительно подключен опорный генератор
7,промежуточной частоты. Выход фазового детектора б соединен с подстраиваемым генератором 1.
Сигнал с генератора 1 попадает в сме ситель 2 и модулятор 4, между которыми вклаочен усилитель 5 промежуточной частоты. Если собственная частота эталонного резонатора
8 отличаемся от частоты генератора 1 на ве10 личину, промежуточной частоты Q, на которую настроен усилитель 5, то устройство самовозбуждается, генерируя стабильную частоту t>, лежащую в полосе пропускания эталон ного резонатора, при этом флуктуации ча15 стоты j, ге нератора 1 почти полностью переходят в флуктуации промежуточной частоты
Q, что используется для фазовой автоподстройки частоты генератора 1 по дополнительному опорному генератору 7 промежуточ20 ной частоты. Сипналы с усилителя 5 промежуточной частоты и генератора 7 посту|пают на, фазовый детектор б, с выхода lI
Относительная нестабильность частоты генератора 1 определяется стабильностью эта30 лонного резонатора 8 и стабильностью часто340056
Предмет изобретения
8 f„= o oP. — ", ft
Мг где 6f„= —" — относительная
ft нестабильСоставитель Г. Челей
Техред А. Камыши икова
Редактор T. Морозова
Корректор О. Волкова
Заказ 1775(9 Изд. Ма 744 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совеге Министров СССР
Москва, Ж-35, Раушскан наб., д. 4/5
Типографии, пр. Сапунова, 2 ты дополнительного генератора 7, причем, если, параметры эталонного резонатора достато чно стабильны, то относительная нестабильность частоты определяется только нестабильностью частоты генератора 7 и может быть очень малой; если абсолютная величина промежуточной частоты Й значителыно меньше частоты f„: ность частоты генератора l, Ьй
6Q= — — относительная нестабильQ ность частоты генератора 7.
Относительная нестабильность частоты! ! ! !
1 !
I ! ! ! ! ! ! ! !
L существенно меньше, чем нестабильность частоты 1„так как первая из указа нных частот всегда, более стабильна, чем вторая.
Устройство фазовой автоподстройки ча стоты, содержащее подстраиваемый .генератор, смеситель, эталонны и резонатор, модулятор и усилитель, промежуточной частоты, отличаюи ееся тем, что, с целью повышения стабильности частоты подстраиваемого генератора, ко входу фазового детектора, соединенного с усилителем промежуточной частоты, .дополнительно подключен опорный генератор промежуточной частоты, а выход фазового детектора соединен с подстраи ваемым генераторомом.
