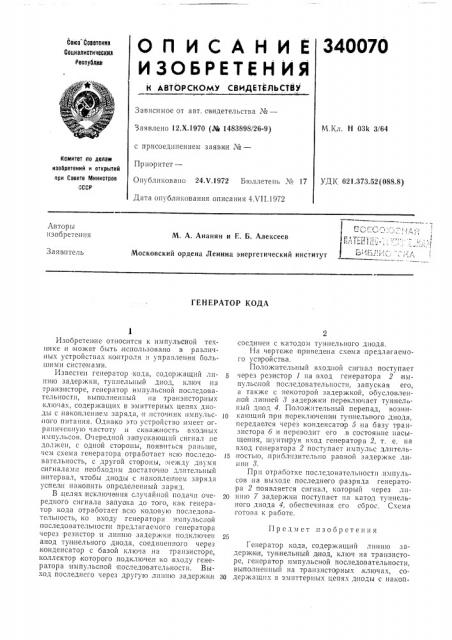

340070
ОП ИСАНИЕ
ИЗОБРЕтЕн иЯ
Союз Соаетскна
Социалистическиа
Республиа
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Ц.Кл. Н 03k 3/64
Заявлено 12.Х.1970 (J4 1483898/26-9) с присоединением заявки Ме—
П риорптет—
Опх бликовапо 24Х.1972 Бюллетень ¹ 17
Комитет ло делам изобретений и открытий при Совете Министров
СССР
УДК 621 373 52(088 8) Дата опубликования описания 4.VII.1972
I л
Авторы изобретения
М. А. Ананян и Е. Б. Алексеев
Московский ордена Ленина энергетический институт
3 ая ватель
ГЕНЕРАТОР КОДА
Изобретен|не относится к импульсной технике и может быть использовано в различных устройствах контроля п управления большими системами.
Известен генератор кода, содоржащий линию задержки, туннельный диод, ключ на транзисторе, генератор импульсной последовательности, выполненный на транзисторных ключах, содержащих в эмиттерных цепях диоды с накоплением заряда, и источник импульсного питания. Однако это устройство имеет ограниченную частоту и скважность входных импу;IhcoI3. Очередной запускающий сигнал пе должен, с одной стороны, появиться раньше, чем схема генератора отработает всю последовательность, с другой сто ропы, между двумя сигналами необходим достато гпо длительный интервал, чтобы диоды с накоплением заряда успели накопить определенный заряд.
В целях исключения случайной подачи очередного сигнала запуска до того, как генератор кода отработает всю кодовую последовательность, ко входу генератора импуlbopoé последовательпосги предлагаемого генератора через резистор и линию задержки подключен анод тун нельного диода, соединенного через конденсатор с базой ключа на транзисторе, коллектор которого подключен ко входу генератора импульсной последовательности. Выход последнего через другую линию задержки соединен с катодом туннельного диода.
На чертеже приведена схема предлагаемого устройства.
Положительпьш входной сш пал поступает
5 через резонатор 1 на вход генератора 2 импульсной последовательности, запуская его, а также с некоторой задержкой, обусловленной линией 3 задержки перекл|очает туннелный диод 4, Положительный перепад, возниlp кающпй при переключении туннельного диода, передается через конденсатор б па базу транзистора б и переводит его,в состояние насыщения, шунвируя вход генератора 2, т, е. на вход генератора 2 поступает,иAlïóëüñ длптельl5 ностью, приблизительно равной задержке линии 3.
При отработке последовательности импульсов па выходе последнего разряда генератора 2 появляется сигнал, которьш через ли20 ншо 7 задержки поступает на катод туннельного диода 4, обеспечивая его сброс. Схема готова к работе.
Предмет изобретения
Генератор кода, содержащий линию задержек и, туннельный диод, ключ на транзисторе, генератор импульсной последовательности, выполненный па гранзисторных,ключах, со30 держащих в эмпттерпых цепях диоды с накоп340070
Составитель Н. Степанов
Текред Л. Богданова
Корректор T. Бабакина
Редактор Т Юрчикова
Заказ № 2629 Изд. № 726 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Я-35, Раушская наб., д. 4/5
Загорская типография ление.ч заряда, и источ ник импульсного питан ия, отличающийся тем, что, с целью исключения случайной подач и очередного сигнала запуска до того; как генератор кода отработает всю кодовую последовательность, ко входу генератора импульсной последовательности через резистор н линию задержки подключен анод туннельного диода, соединенного через конденсатор с базой ключа,на транзисторе, коллектор которого подключен ко входу гонерато ра импульсной последовательности, выход
5 которого через другую линшо задержки соединен с катодом туннельного д иода.
