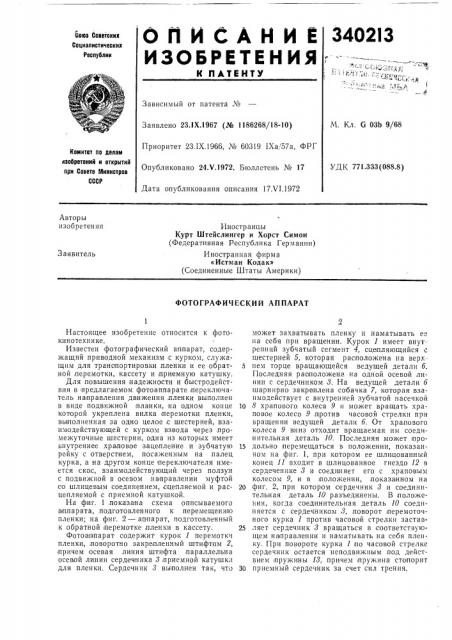

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

340 2I3

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

М. Кл. G 03Ь 9/68

Заявлено 23.IX.1967 (№ 1186268/18-10) Приоритет 23.IX.1966, № 60319 IXa/57а, ФРГ

Комитет по делам лзобретениб и открытий при Совете Министров

СССР

УДК 771.333(088.8) Опубликовано 24.Ч.1972. Бюллетень № 17

Дата опубликования описания 17.VI.1972

Авторы изобретения

Иностранцы

Курт Штейслингер и Хорст Симон (Федеративная Республика Германии) Иностранная фирма

«Истман Кодак» (Соединенные Штаты Америки) Заявитель

ФОТОГРАФИЧЕСКИЙ АППАРАТ

Настоящее изобретение относится к фотокинотехнике. 1

Известен фотографический аппарат, содержащий приводной механизм с курком, служащим для транспортировки, пленки и ее обратной,перемотки, кассету и приемную катушку..

Для,повышения надежности и быстродействия в предлагаемом фотоаппарате переключатель на правления движения .пленки выполнен в виде подвижной планки, на одном конце которой укреплена вилка перемотки пленки, вьсполненная за одно целое с шестерней, взаимодействующей с курком взвода через,промежуточные шестерни, одна из которых имеет внутреннее храповое зацепление и зубчатую рейку с отверстием, посаженным на палец курка, а на другом конце переключателя имеется скос, взаимодействующий через ползун с подвижной в осевом направлении муфтой со шлицевым соединением,,сцепляемой и расцепляемой с приемной катушкой.

На фиг. 1,показана схема описываемого а ппарата, подготовленного к перемещению пленки; на фиг. 2 — аппарат, подготовленный к обратной перемотке пленки в кассету.

Фотоаппарат содержит курок 1 перемотки пленки,,поворотно закрепленный штифтом 2, причем осевая линия штифта параллельна осевой линии сердечника 8 приемной катушки для пленки. Сердечник 8 выполнен так, что может захватывать пленку и наматывать ее на себя при вращении. Курок 1 имеет внут ренний зубчатый сегмент 4, оце пляющийся с, шестерней 5, которая расположена на верх

5 нем торце вращающейся ведущей детали б.

Последняя расположена на одной осевой линии с сердечником 8. На ведущей детали б шарнирно закреплена собачка 7, которая взаимодействует с внутренней зубчатой насечкой

10 8 храпового колеса 9 и может вращать храповое колесо 9,против часовой стрелки при вращении ведущей детали б. От хра нового колеса 9 вниз отходит вращаемая им соединительная деталь 10. Последняя может inpo15 дольно перемещаться в положении, показанном на фиг. 1, при котором ее шлицованный конец 11 входит .в шлицованное гнездо 12 в сердеченике 8 и соединяет его с храповым колесом 9, и в положении, показанном на

20 фиг. 2, при котором сердечник 8 и соединительная деталь 10 разъединены. В положении, когда соединительная деталь 10 соединяется с сердечником 8,,поворот перемоточного курка 1 против часовой стрелки застав25 ляет сердечник 8 вращаться в соответствующем .на правлении и наматывать на себя пленку.. При повороте курка 1 по часовой стрелке сердечник остается неподвижным .под действием пружины 18, причем пружина стопорит

30 приемный сердечник за счет сил трения, 340213

Ьо

Около храпового колеса 9 шарнирно на винте 14 укреплен первый храповый рычаг 15 с зубом 16, входящим в зацепление с наружной насечкой 17 на храповом колесе 9 под действием пружины 18. На том же в и нте 14 укреплен второй храповый рычаг 19, поворачивающийся относительно рычага 15 между высту нами 20 и 21, преодолевая пружину 22, которая прижимает зуб 28 рычага 19 в несколько смещенное положение относительно зуба 16 рычага 15. Когда рычаг 15 поворачивается и ставит зубья 16 и 28 в сцепление с наружной насечкой 17 (как это,показано пунктиром на фиг. 1), храповое колесо 9 оказывается застопоренным от вращения llpoTHB часовой стрелки и не дает курку 1 повернуться против часовой стрелки.

Применение двух смещенных зубьев в храповом соединении вместо одного позволяет иметь на «раповом колесе половину зубьев для того, чтобы стопорить его при заранее установленных малых угловых отклонениях и позволяет делать зубья более, прочными.

Над,первым и вторым храповыми рычагами 15 и 19 имеется третий храповый рычаг

24, который также крепится на винте 14. Рычаг 24 имеет зуб 25, который находится около зубцов 26, вы полненных на кольцевом ободе

27 ведущей детали 6. Пружина 22 одним концом у пирается в выступ 28 на рычаге 24 и поджимает его против часовой стрелки относительно рычагов 15 и 19 в положение, определяемое ограничительным пальцем 29 рычага 24 и взаимодействующей с этим .пальцем кромкой второго «рапового рычага 19. Таким образам, когда рычаги 15, 19 и 24 находятся в положении,,показанном на фиг. 1, зуб 25 рычага 24 стопорит зубцы 26 и не дает ведущей детали 6 и .перемоточному курку 1 поворачиваться IIIO часовой стрелке. Когда рычаги 15.и 19 входят в зацепление с зубьями х ра повопо колеса 9, рычаг 24 выходит из зацепления с ведущей деталью 6.

Кассета 80 с пленкой крепится в положении,,параллельном сердечнику 8,приемной катушки. Соосно .кассете 80 крепится валик

81 обратной, перемотки с возможностью враще ния, Валик может продольно перемещаться переключателем 82 при поднятом inoложении (показанном на фиг. 1), когда он не находится в соединении с кассетой 80, и опущенном положении (показанном на фиг. 2), когда его .прорезь 88 входит в зацепление с сердечником 84 в кату.шке кассеты 80. Переключатель 82,перемещают вручную,посредством выступающей наружу пз корпуса фотоаппарата насечки 85. Оп разъемно удерживается в своем поднятом положении стопором

86, который перемещается пружиной 87 в положение, показанное íà фиг. 1, В этом положении стопора упор 88 упирается в поверхность, переключателя 82. Для перемещения переключателя 82 в его нижнее положение выступающий наружу пз корпуса фотоаппарата конец сто пора 86 утапливается и i1cpc5

50 ключатель освобождается, после чего его можно переместить вручную за насечку 85 в положение, показанное на фиг. 2. Когда переключатель 82 находится в нижнем, положении, он также стопорится шарнирной защелкои 89, которая взаимодействует с выступом

40 и может разъединяться с ним поворотом

pbl ll Ké 42, hoTopblll выстуIIBcT Н3 корпуса фотоа,ппарата.

К перемоточному. курку 1 посредством шти фта 48 крепится рычаг 44 о бр атн ой .перемотки, который под действием курка 1 совершает возвратно- поступательные движения и имеет зубчатый участок 45. Последний сцепляется с шестерней 46, закрепленной на оси

47. Зубчатый участок 45 поджат к,шестерне

46 направляющим роликом 48. На,оси 47 установлена шестерня 49 сцепления, которая имеет внутреннюю храаовую зубчатую насечку 50, взаимодействующую с собачкой 51, закрепленной на муфте 52. Муфта соединения с осью 47, .в результате чего шестерня 49 вращается только в направлении против часовой стрелки при соответствующем вращении шестерни 46. Когда переключатель 82 находится в,положении, показанном на фиг. 1, перемещение перемоточной рукоятки .против часовой стрелки и обратно заставит шестерню

46 совершить возвратно-посту нательное движение, В результате этого шестерня 49 повернется таким образом, что при переключателе 82, находящемся в нижнем положении (фнг. 2), шестерня 58 на валике 82 обратной персчотки .находится в зацеплении с шестерней 49 и, благода ря силам трения, тормозится от вращения, пружиной 54, которая также служит для .поджатия валика 81 вниз. Находясь в нижнем положении, валик 81 lIIpoрезью 88 взаимодействует с сердечником 84 при их совмещении вращением шестерни 58 от шестерни 49, и шестерня 58 опускается.

При перемещении курка 1 против часовой стрелки шестерня 49 вращается в том же направлении и вращает катушку кассеты 80 в направлении по часовой стрелке с помощью валика 81, При,перемещении курка 1 по часовой стрелке катушка кассеты 80 остается неподвижной, так как трение, образующееся ,под действием, пружины 54, препятствует вращению шестерни 49 по часовой стрелке, и последняя остается неподвижной, а собачка

51 перемещается по зубцам внутренней храповой насечки 50.

Когда переключатель 82 находится в нижнем положении, возвратно-.поступательное перемещение курка 1 заставит катушку кассеты 80 периодически поворачиваться в направлении по часовой стрелке и персматывать, пленку обратно в кассету.

На фиг. 1,показаны детали фотоа ппарата и положении после экспонирования очередного снимка и до взведения затвора аппарата и перемотки пленки перед производством нового снимка. В этом, положении, деталей соединительная деталь 10 сцеплена с сердечниЫЮ21З ком 3 приемной катушки, валик 31 выведен из кассеты 30. Зуб 25 третьего храпового рычага 24 находится в зацеплении с зубцами 26 на ведущей детали б. Зубья 16 и 23 соответствующих рычагов 15 и 19 отведены в сторону и не касаются храпового колеса 9 благодаря тому, что ограничитель 55, который шарнирно закреплен на штифте 56, взаимодействует с плечом 57 курка 1 посредством пружины 58. Когда курок I .перемещается в на правлении против часовой стрелки, серде«шик 3 также вращается против часовой стрелки и наматывает на се бя пленку, которая, находясь в корпусе фотоа ппарата, сцеплена перфорацией с мерным валиком 59 и.при перемещении впащает его. Последний закреплен на оси 60. Когда курок 1 переместится в направлении против часовой стпелки, .примепно на

30, ограничитель 55 будет перемещен плечом

57 в положение, при котопом ограничитель 55 не будет взаимодействовать с первым храповым рычагом 15 и позволит прилегающему к нему второму, храповому рычагу 19 .повернуться и войти в зацепление с хпаповым коле сом 9. Однако рычаги 15 и 19 не смогут повернуться к наружной насечке 17 до тех пор, пока выступ 61, выполненный на первом храмовом рычаге 15, упирается в наружную поверхность диска 62, закрепленного на оси

60. При этом диск 62 повернулся, против часовой стрелки под действием пленки настолько, что вырез 63 отошел в сторону от вьгстуга 61.

Курок 1 в этом на правлении можно дальше поворачивать против часовой стрелки, о нельзя переместить о братно, так как рычаг

24 все еще .находится в зацеплении с зубцамн 26. При. повороте курка I ..пр,отив часовой стрелки еще немного вперед пленка также inoворачивает мерный валик 59 и диск 62 и удерживает рычаги 15 и 19 от соприкосновения с хра повым колесом 9. При дальнейшем повороте перемоточного курка 1 против часовой стрелки пленка пподолжает перемещаться и вращать мерный валик 59, а диск 62 удерживает храповые рычаги 15 и 19 от сцепления с храповым колесом 9. Когда пленка переместится настолько, что в рамку встанет новый кадр, вырез 63 совместится с в ыстугом 61, и яра повые рычаги 15 и 19 повернутся. В результате этого один из зубьев 16 или

23 войдет в со прикосновение с зубьями наружной насечки 17 и будет, препятствовать дальнейшему вращению храмового колеса 9 против часовой стрелки, т. е. остановит перемотку пленки. Одновременно поворот рычагов 15 и 19 к храповому колесу 9 заставит рычаг 24 выйти из соединения с ведущей деталью 6, в результате чего курок 1 может быть перемещен обратно,по часовой стрелке в исходное положение.

Во время операции перемотки пленки от движения курка 1 против часовой стрелки перемещается рычаг 44 влево. Выступ 64 взаимодействует с рычагом 65 взведепия затвора, котор ый закреплен на штифте 66, поворачи10

30 храпового рычага 15 в положение,,при котором он останавливает вращение сердечника 3.

З5 Механизм, которым первый рычаг 15 отводит защелку 75 от освобождающего рычага 72, на чертежах,не показан. Он может состоять из пальца, закрепленного на первом храповом рычаге 15 и выполненного так, что взаимо40 действует с выступом на защелке и вращает ее в направлении против часовой стрелки, когда зуб 16 первого храмового рычага 15 перемещается к хра повому колесу 9. После нажатия на с пусковую кнопку затвора 70 рыча45 -ги 15 и 19 занимают положение, показанное

65 вает рычаг 65 и взводит затвор. Рычаг 65 взводит затвор поворотом оси 67 вращения затвора с помощью плеча 68, которое закреплено на этой оси. При взведении затвора,пружина 69 растягивается. Когда операция перемотки пленки закончена, затвор может быть приведен в действие нажатием на спусковую кнопку 68, которая поворачивает кольцо 69 спускового механизма затвора 70, преодолевая сопротивление пружины 71. Помимо опус»а затвора поворот кольца 69 отклоняет освобождающий рычаг 72 в направлении,по часовой стрелке вокруг оси 73, в результате чего верхний конец освобождающего пычага 72 перемещается и зацепляет выступ 74 на первом хпаповом рычаге 15 и возвращает его в третий храповой рычаг 24. Перемещение первого храпового рычага 15 разъединяет выступ

74 и огпаничитель 55 и приводит механизм в исходное состояние, отвечающее положению курка I,перед его,поворотом для перемотки и взведением затвора.

При нажатии на спусковую кчопку затвора

70,пружина 71 возвпащает кольцо 69 и освобождающий рычаг 72 в показанное на чертежах положение, а повторное нажатие на спусковую кнопку затвора 70,предотвращается тем, что освобождающий рычаг 72 сцепляется с защелкой 77 предотвращения повторного экспонирования. В конце каждого цикла перемотки пленки защелка 75 отводится от освобождающего рычага 72 движением первого на чертежах, а освобождающий рычаг 72 не допускает вторичного срабатывания затвора до тех пор, пока пленка о пять не будет перемотана.

Для обратной перемопки пленки,в кас се. те после ее отснятия стопор 36 ута пливается.

В результате этого переключатель 32 можно опустить в крайнее нижнее, положение вручную с помощью насечки 35, где он будет удерживаться шарнирной защелкой 39 до тех пор, пока это необходимо (см. фиг. 2). При таком, перемещении, переключателя 32 валик

31 входит в зацепление с катушкой кассеты

30 и соединяет шестерню 53 с шестерней 49.

В результате возвратно- поступательного перемещения курка 1 вращается катушка кассеты 30 в направлении обратной перемотки пленки. Кроме того, когда переключатель 32 перемещается вниз, ск:;щенная кромка 76 на выступе 77 нажимает на выступ 78, аправ340213 ленный вверх от,ползуна 79, и толкает его влево против действия дружины 80 (фиг. 2), При перемещении ползуна 79 влево выступающий от негю вниз штифт 81 скользит,по наклонной поверхности 82 неподвижного у пора

88 и .поднимает ползун 79. На левом конце ползуна 79 выполнена вилка 84, которая взаимодействует с кольцевым уступом 85 соединительной детали 10. При подъеме вилки 84 поднимается соединительная деталь 10, вместе с которой из шлицованного гнезда 12 в сердечнике 8 выходит ее шлицюван ный конец

11. Подъему соединительной детали 10 противодействует пружина, расположенная внутри соединительной детали 10 и стремящаяся переместить ее вниз. Сердечник 3 при этом может вращаться, причем вращение немного подторма>кивается трением, возникающим под действием пружины И.

Перед началом обратной перемотки пленки ведущая деталь 6 и храловое колесо 9 должны быть выведены из соединения с,рычагами

15, 19 и 24 соответственно для того, чтобы курок 1 мог свободно перемещаться против часовой стрелки и обратно. Кроме того, должен быть освобожден мерный валик 59, который должен свободно вращаться и,не мешать обратной перемотке пленки. Для вьиполнеHèÿ этого условия ползун 79 имеет, горизонтальный вььступ 86 с у пором 87,,скошенную толкающую кромку 88 и ограничительную кромку 89. Когда,ползун 79 находится в положении съемки (фиг. 1), выступ 86 находится около ограничительных пальцев 29 и 91 соответственно рычагов 24 и 19, Но не мешает их перемещению. При перемещении,ползуна 79 в положение перемотки yirrop 87 захватывает конец юграничительного пальца 29 и поворачивает рычаг 24,по ча совой стрелке в положение, при котором зуб 25 разъединяется с кольцевым ободом 27 ведущей детали 6, а скошенная толкающая кромка 88 перемещает ограничительный палец 89 к ограничительной кромке 90. При этом .рычаги 15 и 19 поворачиваются против часовой стрелки, выходят из соединения с храповым колесом 9 и выводят выступ 61 на рычаге 15 из выреза в дис5 ке 62, в результате чего мерный валик 59 может вращаться свободно. Кроме того, затвор во время обратной перемотки пленки не может быть спущен, так как защелка 75 соединена с освобождающим рычагом 72 до тех

10 пор, .пока ры чаг 15 удерживается от соединения с храловым колесом 9.

После окончания обратной перемотки пленки освобождается шарнирная защелка 41 и поднимается переключатель 82, в результате

15 чего детали механизма занимают положение, показанное на фиг. 1, при котором валик 81 поднят .над кассетой. Затем крышку фотоа ппарата снимают, вынимают перемотанную кассету и вместо нее вставля ют новую

20 ка ссету, причем не вводят ее в зацепление с валиком обратной перемотки.

Предмет изобретения

25 Фотографический аппарат, содержащий приводной механизм с курком, служащим для транопортировки пленки и ее обратной пере. мотки, кассету и приемную катушку, отличаюи ийся тем, что, с целью,пювышения надеж30,ности и быстродействия, в нем переключатель направления движения пленки вы полнен в виде подвижной планки, на одном загнутом конце которой укреплена вилка, перемотки, пленки, вьпполненная за одно целое с шестерней, 35 взаимодействую щей с курком взвода через промежуточные шестерни, одна из которых имеет внутреннее хра повое зацепление и зубчатую рейку с отверстием,,посаженным на палец курка, а на другом конце переключате40 ля имеется скос, взаимодействующий через ползун с подвижной в осевом направлении муфтой со шлицевым соединением, сцепляемой и расцепляемой с,приемной катушкой.

340213
