Способ варки силикатного стекла

Способ варки силикатного стекла

Иллюстрации

Показать все

Реферат

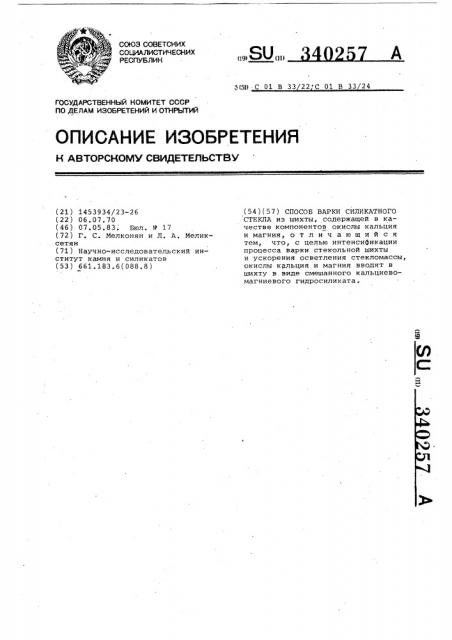

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 1453934/23-26 (22) 06.07.70 (46) 07.05.83; Бюл. Р 17 (72) Г. С. Мелконян и Л. А. Меликсетян (71) Научно-исследовательский институт камня и силикатов (53) 661.183.6(088.8) 3(51) С 01 В 33 22 С 01 В 33 24 (54)(57) СПОСОБ ВАРКИ СИЛИКАТНОГО

СТЕКЛА иэ шихты, содержащей в качестве компонентов окислы кальция и магния, отличающийся тем, что, с целью интенсификации процесса варки стекольной шихты и ускорения осветления стекломассы, окислы кальция и магния вводят в шихту в виде смешанного кальциевомагниевого гидросиликата.

340257

Корректор Г, Огар

Редактор М. Кузнецова Техред A.йч

Заказ 6294/1 Тираж 471 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. ужгород, ул, Проектная, 4

Изобретение относится к технологии варки силикатных стекол.

Известен способ варки силикатного стекла иэ шихты, содержащий в качестве компонентов окислы кальция и магния, которые вводят в шихту добавкой доломита (CaCO . MgCO ).

Цель изобретения — интенсификация процесса варки стекольной шихты и ускорение осветления стекломассы.

Для этого по предлагаемому способу окислы кальция и магния вводят в шихту в виде смешанного кальциево магниевого гидросиликата (CaO - MgO °

nSiO nH O), играющего роль интенсификатора, поскольку его применение уменьшает температуру варки стекла примерно на 200 С и сокращает продолжительность варки стекла примерно в десять раз. Кристаллизационная вода„ в свою очередь, ускоряет процесс осветления стекломассы.

Смешанный кальциево-магниевый гидросиликат может быть. получен двумя способами.

I способ. Раствор метасиликата натрия каустифицируют суспензией

Са(ОН) и Мд(ОН) при 80-90 С в течение 30-40 мин. Затем пульпу фильтруют, промывают и сушат.

II способ. В конусообразном декантаторе в водной, среде диатомит

10 сначала перемешивают для осаждения механических примесей. Затем .диатомитовую пульпу передают в бакмешал" ку, куда вводят по заданному составу стекла суспензию Са(ОН)2 и Mg(OH) и выдерживают смесь 1 ч при 80-90ОС.

После чего пульпу фильтруют и полученный осадок (кальциево-магниевый гидросиликат) сушат.

Кремнеземис алый модуль (Si+:СаЬ °

MgO) в продукте варьируется в пределах 1-6.
