М 34042

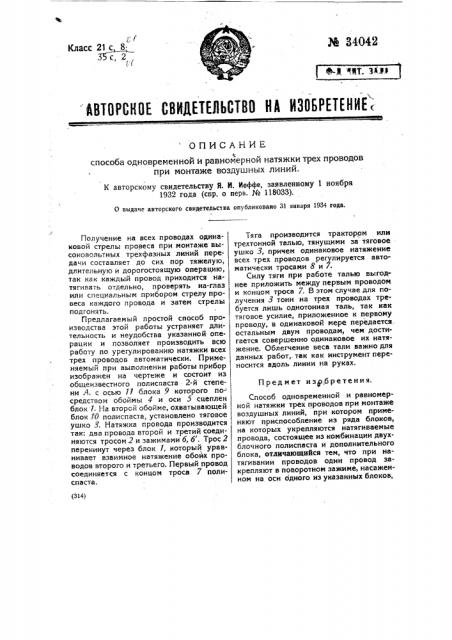

Класс 21 с 8. с, 2,1 (АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТ(НИЕ

ОПИСАНИЕ способа одновременной и равномерной натяжки трех проводов

l при монтаже воздушных пиний.

K авторскому свидетельству Я. И. Иоффе, заявленному 1 ноября

1932 года (спр. о перв. № 118033).

О выдаче авторского свидетельства опуоликоваио 31 января 1934 года.

П р е д м е т и з у.б р е т е н и я. (314) Получение на всех проводах одинаковой стрелы провеса при монтаже высоковольтных трехфазных линий H|. pc дачи составляет до сих пор тяжелую, длительную и дорогостоящую операцию, так как каждый провод приходится натягивать отдельно, проверять на-глаз или специальным прибором стрелу провеса каждого провода и затем стрелы подгонять.

Предлагаемый простой способ производства этой работы устраняет длительность и неудобства указанной операции и позволяет производить всю работу по урегулированию натяжки всех трех проводов автоматически. Применяемый при выполнении работы прибор изображен на чертеже и состоит из общеизвестного полиспаста 2-й степени Л, с осью 17 блока 9 которого по- средством обоймы 4 и оси 5 сцеплен блок 1. На второй обойме, охватывающей блок ХО полиспаста, установлено тяговое ушко 3. Натяжка провода производится так: два провода второй и третий соединяются тросом 2 и зажимами б, б . Трос 2 перекинут через блок 1, который уравнивает взаимное натяжение обойх проводов второго и третьего. Первый провод соединяется с концом троса 7 полиспаста.

Тя га производится трактором или трехтонной талью, тянущими за тяговое ушко 3, причем одинаковое натяжение всех трех проводов регулируется автоматически тросами 8 и 7.

Силу тяги при работе талью выгоднее приложить между первым проводом и концом троса 7. В этом случае для получения 3 тонн на трех проводах требуется лишь однотонная таль, так как тяговое усилие, приложенное к первому проводу, в одинаковой мере передается, остальным двум проводам, чем достигается совершенно одинаковое их натяжение. Облегчение веса тали важно для данных работ,. так как инструмент переносится вдоль линии на руках.

Способ одновременной и равномерной натяжки трех npoaopîâ при монтаже воздушных линий, при котором применяют приспособление иэ ряда блоков, на которых укрепляются натягиваемые провода, состоящее из комбинации двухблочного полиспаста и дополнительного блока, отличающийся тем, что при натягивании проводов один провод закрепляют в поворотном зажиме, насаженном на оси одного из указанных блоков, 1 например, блока 10, перекидывают через блоки 9 и 10 двухблочного полиспаста и натягивают посредством крюка или хомуту, укрепленного на оси того же

Леипромпечатьсоюа. Тип. „Печ. Труд". Зак, 3059 — 460.

Эксперт и редактор С. J7. Хввцкий блока 10, а два других провода механически связывают и перекидывают через блок 1, ось 5 которого связана посредством обоймы 4 с осью 17 блока 9.
