Способ изготовления открытых твердых электродов

Способ изготовления открытых твердых электродов

Иллюстрации

Показать все

Реферат

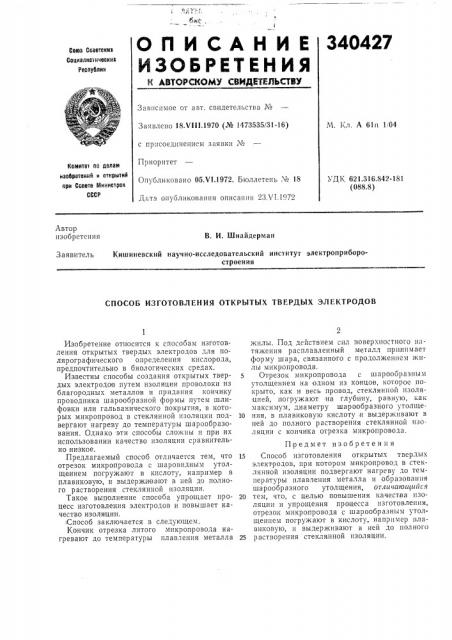

ПИСАНИЕ

ИЗОБРЕТЕНИЯ

О

3404

Союз Советских

Социалистических

Респу0лии

Зависимое от авт. свидетельства ¹

Заявлено 18.VI I I.1970 (№ 1473535!31-16) М. Кл. А 61п 1. 04 с присоединением заявки №

Приоритет

Опубликовано 05.VI.1972. Бюллетень № 18

Дата опубликования описания 23.Vt.1972

Комитет по делан изоордтеиий и стнрцтие при Совете Министров

СССР

УД1, 621.316.842-181 (088.8) Автор изобретения

В, И. Шнайдерман

Заявитель

Кишиневский научно-исследовательский институт электроприборостроения

СПОСОБ ИЗГОТОВЛЕНИЯ ОТКРЫТЫХ ТВЕРДЫХ ЭЛЕКТРОДОВ

Изобретение относится к способам изготовления открытых твердых электродов для полярографического определения кислорода, предпочтительно в биологических средах.

Известны способы создания открытых твердых электродов путем изоляции проволоки из благородных металлов и придания кончику проводника шарообразной формы путем шлифовки или гальванического покрытия, в которых микропровод в стеклянной изоляции подвергают нагреву до температуры шарообразования. Однако эти способы сложны и при их использовании качество изоляции сравнительно низкое.

Предлагаемый способ отличается тем, что отрезок микропровода с шаровидным утолщением погружают в кислоту, например в плавиковую, и выдерживают в ней до полного растворения стеклянной изоляции, Такое выполнение способа упрощает процесс изготовления электродов и повышает качество изоляции. Способ заключается в следующем.

Кончик отрезка литого микропровода нагревают до температуры плавления металла жилы. Под действием сил поверхностного натяжения расплавленный металл принимает форму шара, связанного с продолжением жилы микропровода.

5 Отрезок микропровода с шарообразным утолщением на одном из концов, которое покрыто, как и весь провод, стеклянной изоля,цией, погружают на глубину, равную, кat максимум, .диаметру шарообразного утолще10 ния, в плавиковую кислоту н выдерживают в ней до полного растворения стеклянной изоляции с кончика отрезка мнкропровода.

Предмет изобретения

15 Способ изготовления открытых твердых электродов, при котором микропровод в стеклянной изоляции подвергают нагреву до температуры плавления металла и образования шарообразного утолщения, отличающийся

20 тем, что, с целью повышения качества изоляции и упрощения процесса изготовления, отрезок микропровода с шарообразным утолщением погружают в кислоту, например плавиковую, и выдерживают в ней до полного

25 растворения стеклянной изоляции.
