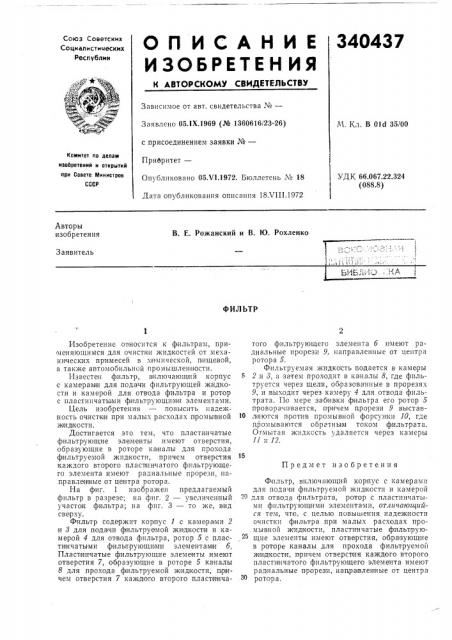

340437

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

И ЗО БР ЕТЕ H Nfl

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 05.1Х.1969 (№ 1360616/23-26) с присоединением заявки №вЂ”

Прибритет—

Опубликовано 05.VI.1972, Бюллетень ¹ 18

Дата опубликования описания 18 VIII.1972

N. Кл. В 0)d 35/00

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 66.067.22.324 (088.8) Авторы изобретения

В. Е. Рожанский и В. Ю. Рохленко

Заявитель

ФИЛЬТР

Изобретение от носится к фильтрам, применяющимся для очистками жидкостей от механических примесей в химической, пищевой, а также автомобильной промышленности.

Известен фильтр, включающий корпус с камерами для пода чи фильтрующей жидкости и камерой для отвода фильтра и ротор с пластинчатыми фильтрующими элементами.

Цель изобретения — повысить падежБость очистками прн малых расходах п|ромывной жидкости.

Достигается это тем, что пла стинчатые фильтрующие элементы имеют отверстия, образующие в роторе ка налы для прохода фильтруемой жидкости, причем отверстия каждого второго пласпинчатого фильтрующего элемента имеют радиальные прорези, направлен ные от центра ротора.

На фиг. 1 изображен предлагаемый фильтр в разрезе; на фиг. 2 — увеличенный участок фильтра; на фиг. 3 — то же, в ид сверху.

Фильтр содержит корпус 1 с камерами 2 и 8 для подачи фильтруемой жидкости и каме рой 4 для отвода фильтра, ротор 5 с пласTHIHчатыми ф иль трующими элементаяи б, Пластинчатые фильтрующие элементы имеют отверотия 7, образующие в роторе 5 каналы

8 для прохода фильтруемой жидкости, пр ичем отверстия 7 каждого второго пласт и нчатого фильтрующего элемента б имеют радиальные прорези 9, направленные от центра рото.ра 5.

Фильтруемая жидкость подается в камеры

2.и 8, а затем проходит в каналы 8, где фильтруется через щели, ооразованные в прорезях

9, и выходит через камеру 4 для отвода фильтрата. По мере забив ки фильтра его ротор 5 проворачивается, причем прорези 9 выстав10 ляются против промывной форсунки 10, где промываются обратным током фильтрата.

Отмытая жидкссть удаляется через камеры

11 и 12.

Предмет изобретения

Фильтр, включающий корпус с камерами для подачи фнльтруемой жидкости и камерой

20 для отвода фильтрата, ротор с пластпнчатыми фильтрующ им и элементами, отличающийся тем, что. с целью повышения надежности очистки фильтра при малых расходах промывной жидкости, пластинчатые фильт1рую25 щие элементы имеют отверстия, образующие в роторе каналы для прохода фильтруемой жотдкост и, причем отверстия каждого второго пласти нчатого фильтрующего элемента имеют радиальные прорези, наПра вленные от центра

30 ротора.

340437

Ж г 2

Корректор 3. Тарасова

Редактор С. Ежкова

Заказ 273/1107 Изд. № 768 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Я-35, Раушская наб., д, 4/

Тип. Харьк: фил пред. «Патент»

Brrd_#_ ми кос

Составитель И. Фишман

Техред Л. Богданова
