Патент ссср 340441
Иллюстрации
Реферат
34044!

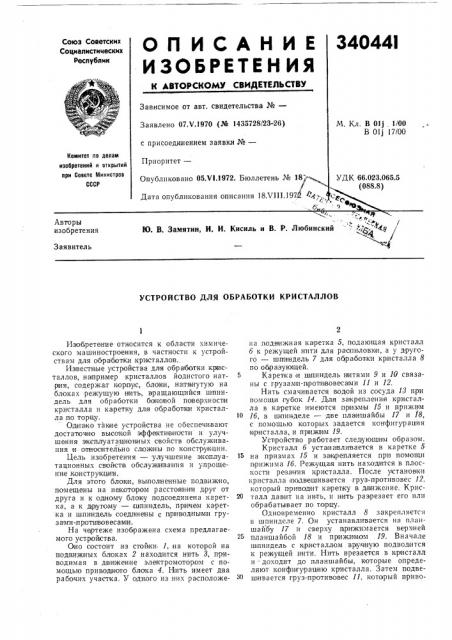

ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистииеских
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 07.Н.1970 (№ 1435728/23-26) М. Кл. В Olj 1/00
В O1j 17/ОО с присоединением заявки №вЂ”
Комитет по делам изобретений и открытий при Совете 1т1инистров
СССР
Приоритет—
Опубликовано 05.VI.1972. Бюллетень № 18:
Дата опубликования описания 18Х111.197.. б
УДК 66.023.065.5 (088.8) (Ор
Ю. В. Замятин, И, И. Кисиль и В. Р. Любинский - :7-: <4
4 ч
Авторы изобретения
Заявитель
УСТРОт 1СТВО ДЛЯ ОБРАБОТКИ КРИСТАЛЛОВ
Изобретение относится к области химического машиностроения, в частности .к устройствам для обра бютки кристаллов.
Известные у строй ства дланя обработки кристаллов, на|пример кристаллов йодистого натр ия, содержат I«opfIIyfc, блоки, натянутую на блоках режущую нять, вращающийся шпиндель для обработки бакювой поверхности кристалла и ка ретку для обработки кристалла по торцу.
Однако так не устройства не обеспечивают достатючно высокюй эффективности и улучшения эксплуатащионных свойств обслуживания и 0TfHîcfHòåëbfío слож|ны по конструкции.
Цель изобретения — улучшение экоплуа- 15 тационных cBIQHicTiB обслуживания и упрощение ко,нструкц ии.
Для этюгю бло ки, выполненные подвижно, помещены на некюто ром рассто янии друг от друга и к одному блоку подсоединена карет- 20 ка, а к другюм у — ш пиндель, причем каретка и шпиндель соединены с п ряводны ми груз а ми-п рютивюв ес а ми.
На чертеже изображена схема предлагаемого устройства.
Оно состоит из стойки 1, |на которой на пюдвиж ных блюках 2 находится идить 3, приводимая в д виоке ние электромоторюм с помощью приво1днютю блока 4. HfHTb имеет два рабю чих участка. У о диого из них расположена подвижная ка ретка 5, пюдающая кристалл
6 к режущей нити для распиловки, а у другого — шли идель 7 для обработки кристалла 8 по образующей.
Каретника и ш пиндель н итями 9 и 1О связаHbl с груза.ми-IIfpoTflbB,QBB саами 11 и 12, Нить смачиваетоя водой из сосуда 18 при помощ и,губок 14. Для закрепле|ния кристалла в каретке имеются призмы 15 и прижим
16, в шпинделе — д ве пла ншайбы 17 и 18, с помощью KIQTopblx задается конфигу"рац ия к ристалла, и пряжяот 19.
Устройство работает следующи1м образом.
Кристалл 6 уста на вливается в каретке 5 на призмах 15 и закрепляется при помощи п рижима 1б. Режущая нить .находится в плоскости резания к р кталла. После установки кристалла пюдвешивается груз-противовес 12, который приво дат каретку в движение. Кристалл давит на нить, и идить разрезает его или обрабатывает по торцу.
Одновременно кристалл 8 закрепляется в шпинделе 7. Он устанавливается на планшайоу 17 и сверху прижимается верхней планшайбой 18 и пр ижи м ам 19. Вначале шпиндель с кристаллом вручную подводится к режущей нити. Нить врезается в кристалл и - доходит до планшайбы, которые определяют конфигурацию кристалла. Затем подвешивается груз-противовес 11, который приво340441
Предмет изобретения
ro!
4 f4
Составитель Л. Мовчан
Техред Л. Богданова
Редактор Т. Баранова
Корректор 3. Тарасова
Заказ 273/1!07 Изд. № 768 Тираж 448 Подписное
ЦНИИ!!И Комитета по делам изобретений и открытий пои Совете Министров ССГ >
Москва, )К-35, Раушская наб., д. 4/5
Тнп. Харьк. фпл. пред. «Патент> дит шпиндель во вращение, кристалл давит на нить, и нить режет кристалл по об!разующей, заданной профилем планжайб.
Устройство для обработки K)ptncTBJIJI(OB, например кристаллов йодистого натрия, содержащее корпус, блоки, натянутую на блоках режущую нить, в ращаютций!ся шпиндель обработки бо!ковюй поверхности кристалла и каретку для обработки кристалла по торцу, отличающееся тем, что, с целью улучшения эксплуатаци он ных свойств обслуживания устройства и упрощения конструиции, блоки, выполненные подвижно, п|омещены на некоторюм расстоянии друг от друга и к одному блоку подведена каретка, а к другому — шпиндель, причев| каретка и ш линдель соединены с ïðfèводньвви грузами-противовесами.
