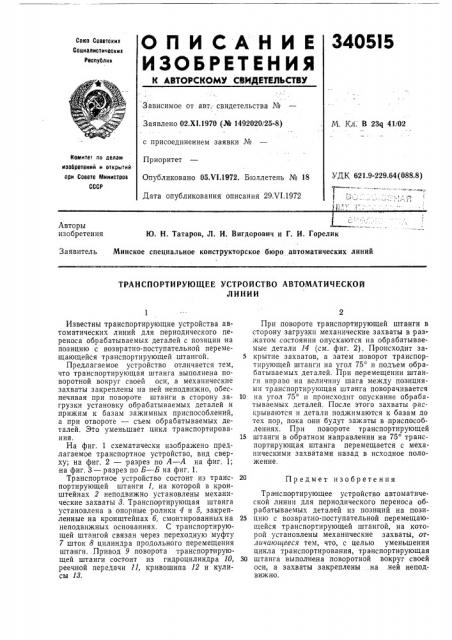

ТРАНСПОРТИРУЮЩЕЕ УСТРОЙСТВО АВТОМАТИЧЕСКОЙ

ЛИНИИ

20 Предмет изобретения

Известны транспортирующие устройства автоматических линий для периодического переноса обрабатываемых деталей с позиции на позицию с возвратно-поступательной перемещающейся транспортирующей штангой.

Предлагаемое устройство отличается тем, что транспортирующая штанга выполнена поворотной вокруг своей оси, а механические захваты закреплены .на ней неподвижно, обеспечивая при повороте штанги в сторону загрузки установку обрабатываемых деталей и прижим к базам зажимных приспособлений, а при отвороте — съем обрабатываемых деталей. 3io уменьшает цикл транспортирования.

На фиг. 1 схематически изображено предлагаемое транспортное устройство, вид сверху; на фиг. 2 — разрез по А — А на фиг. 1; на фиг, 3 — разрез по Б — Б на фиг. 1.

Транспортное устройство состоит из транспортирующей штанги 1, на которой в кронштейнах 2 неподвижно установлены механические захваты т. Транспортирующая штанга установлена в опорные ролики 4 и 5, закрепленные на кронштейнах б, смонтированныхна неподвижных основаниях. С транспортирующей штангой связан через переходную муфту

7 шток 8 цилиндра продольного перемещения штанги. Привод 9 поворота транспортирующей штанги состоит из гидроцилиндра 10, реечной передачи 11, кривошипа 12 и кулисы 13.

При повороте транспортирующей штанги в сторону загрузки механические захваты в разжатом,состоянии опускаются на обрабатываемые детали 14 (см. фиг. 2). Происходит за5 крытие захватов, а затем поворот транспортирующей штанги на угол 75 и подъем обрабатываемых,деталей. При перемещении штанги вправо на величину шага между позициями транспортирующая штанга поворачивается

10 на угол 75 и происходит опускание обрабатываемых деталей. После этого захваты раскрываются и детали поджимаются к базам до тех пор, пока они будут зажаты в приспособлениях. При повороте транспортирующей

15 штанги в обратном направлении на 75 транспортирующая штанга перемещается с механическими захватами назад в исходное положение, Транспортирующее устройство автоматической линии для периодического переноса обрабатываемых деталей из позиций на пози25 цию с возвратно-поступательной перемещающейся транспортирующей штангой, на которой установлены механические захваты, отличающееся тем, что, с целью уменьшения цикла транспортирования, транспортирующая

30 штанга выполнена поворотной вокруг своей оси, а захваты закреплены . на .ней неподвижно.

340515

Фиг. 7

Фиг. Г
