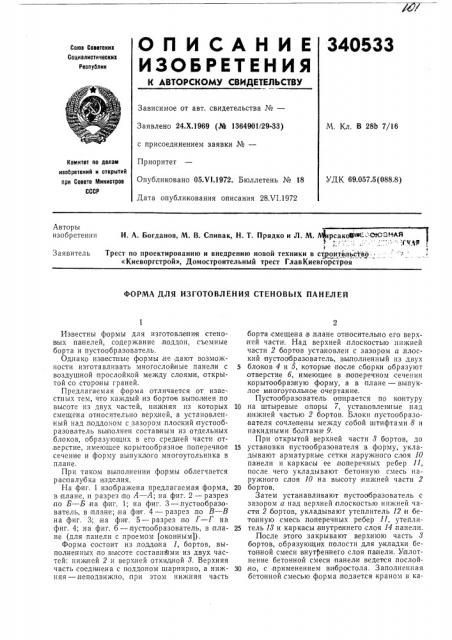

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

340533

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.Х.1969 (лв 1364901/29-33) с присоединением заявки №вЂ”

Приоритет

Опубликовано 05.У1.1972. Бюллетень № 18

Дата опубликования описания 28.VI.1972

М, Кл. В 28Ь 7/16

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 69.057.5(088.8) Авторы изобретения

И. А. Богданов, М. В. Спивак, Н. Т. Прядко и Л. М. AL

> т

Трест по проектированию и внедрению новой техники в строительство

«Киеворгстрой», Домостроительный трест Глав Киевгорстроя

Заявитель

ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ СТЕНОВЫХ ПАНЕЛЕЙ

Известны формы для изготовленная стеновых панелей, содержание поддон, съемные борта и пустообразователь.

Однако известные формы не дают возможности изготавливать многослойные панели с воздушной прослойкой между слоями, открытой со стороны граней.

Предлагаемая форма отличается от известных тем, что каждый из борто в выполнен по высоте из двух частей, нижняя нз которых смещена относительно верхней, а установленный над,поддоном с зазором .плоский пустообразователь вы полнея составным из отдельных блоков, образующих в его средней части отверстие, имеющее корытообразное поперечное сечение и форму выпуклого многоугольника в плане.

При таком выполнении формы облегчается распалу бка изделия.

На фиг. 1 изображена предлагаемая форма, в плане, и разрез .по А — А; на фиг. 2 — разрез по Б — Б на фиг. 1; на фиг. 3 —,пустообразователь, в плане; на фиг. 4 — разрез,по  — В на фиг. 3; на фив. 5 — разрез,по à — Г на фиг. 4; на фиг. 6 — пустообразователь, в плане (для панели с проемом (оконным1).

Форма состоит из .поддона 1, бортов, выполненных по высоте составнвтми из двух частей: нин"ней 2 н верхней откидной 3. Верхняя часть соединена с поддоном шарнирно, а нижняя —,неподвижно, при этом нижняя часть борта смещена в,плане относительно его верхней части. Над верхней плоскостью нижней части 2 бортов установлен с зазором а,плоский пустоо бразователь, выполненный из двух

5 блоков 4 и 5, которые после сборки образуют отверстие б, имеющее в поперечном сечении корытообраз ную форму, а в плане — выпуклое многоугольное очертание.

Пустообразователь опирается по контуру

10 на штыревые опоры 7, установленные над нижней частью 2 бортов. Блоки пустообразователя сочленены между собой штифтами 8 и накидными болтами 9, При открытой верхней части 8 бортов, до

15 установки .пустообразователя в форму, укладывают арматурные сетки н а ружно го слоя 10 панели и каркасы ее,поперечных ребер 11, после чего укладывают бетонную смесь наружного слоя 10 на высоту нижней части 2

20 бортов.

Затем устанавливают пустосхбразователь с зазором а над верхней плоскостью нижней части 2 бортов, укладывают утеплитель 12 н бетонную, смесь, поперечных ребер 11, утепли25 тель 18 и каркасы внутреннего слоя 14 панели.

После этого закрывают верхнюю часть 3 бортов, образующих полости для укладки бетонной смеси внутреннего слоя панели. У плотнение бетонной смеси панели ведется .послой30 но, с применением ви бростола. Заполненная бетонной смесью форма, подается краном в ка340533

b-Б

1Ф

11

10

7

А-А

V fit

10 12 11 12

Фиг. 1 меру пропаривания. После пропаривания,производят распалубку изделия. Для этого раскрывают верхнюю часть 8 бортов, извлекают панель из формы и устанавли|вают ее в вертикальное положение, расчленяют блоки пустообразователя путем раскрепления накидных болтов 9, и краном извлекают блок 4. Затем панель, поднимают, при этом блок 5 под действием собственного веса извлекается из панели и остается на месте распалубки.

Предмет изобретения

Форма для изготовления стеновых панелей преимущественно из армированного бетона, содержащая, поддон, съемные борта и пустообразователь, отличающаяся тем, что, с целью обеспечения возможности изготовления многослойных панелей с воздушной прослой5 кой между слоями и облегчения распалубки изделия, каждый из бортов выполнен по высоте из двух частей, нижняя из которых смещена относительно верхней, а установленный над поддоном с зазором, плоский пустообразоваl0 тель выполнен составным из отдельных блоков, образующих в его средней части отверстие, имеющее корытообразное .поперечное сечение и форму выпуклого многоугольника в плане.

340533 г-г

Уиг,5

D-B

5 5

Ф г 4

4С иг о
