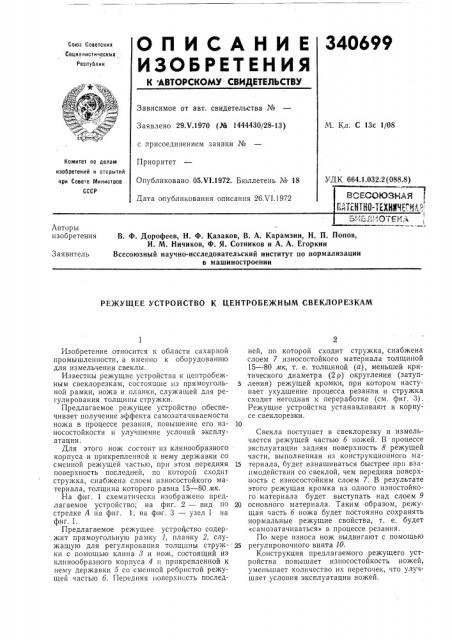

О П И С А Н И Е 340699

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Г+ ъ""

Зависимое от авт. свидетельства Мв

Заявлено 29 Ч.1970 (№ 1444430/28-13) М. Кл. С 13с 1/08 с присоединением заявки М

Приоритет

Опубликовано 05.Ч1.1972. Бюллетень Мв 18

Дата опубликования описания 26Х1.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 664.1.032.2 (088.8) ВСЕССЮЗКАЯ ЛЙЫ0-1ИМЧГИ1;Авторы изобретения

B. ф. Дорофеев, Н. Ф. Казаков, В. А. Карамзин, Н. П. Попов, И. М. Ничиков, Ф. Я. Сотников и А. А. Егоркин

Всесоюзный научно-исследовательский институт по нормализации в машиностроении

Заявитель

РЕ)КУЩЕЕ УСТРОЙСТВО К ЦЕНТРОБЕ)КНЫМ СВЕКЛОРЕЗКАМ

Изобретение относится к области сахарной промышленности, а именно к оборудованию для измельчения свеклы.

Известны режущие устройства к центробежным свеклорезкам, состоящие из прямоугольной рамки, ножа и планки, служащей для регулирования толщины стружки.

Предлагаемое режущее устройство обеспечивает получение эффекта самозатачиваемости ножа в процессе резания, повышение его износостойкости и улучшение условий эксплуатации.

Для этого нож состоит из клинообразного корпуса и прикрепленной к нему державки со сменной режущей частью, при этом передняя поверхность последней, по которой сходит стружка, снабжена слоем износостойкого материала, толщина которого равна 15 — 80 мк.

На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — узел 1 на фиг. 1.

Предлагаемое режущее устройство содержит прямоугольную рамку 1, планку 2, служащую для регулирования толщины стружки с помощью клина 3 и нож, состоящий из клинообразного корпуса 4 и прикрепленной к нему державки б со сменной ребристой режущей частью б. Передняя поверхность последней, по которой сходит стружка, снабжена слоем 7 износостойкого материала толщиной

15 — 80 мк, т. е. толщиной (а), меньшей критического диаметра (2 р) округления (затуп5 ления) режущей кромки, при котором наступает ухудшение процесса резания и стружка сходит негодная к переработке (см. фиг. 3).

Режущие устройства устанавливают в корпусе свеклорезки.

Свекла поступает в свеклорезку и измельчается режущей частью б ножей. B процессе эксплуатации задняя поверхность 8 режущей части, выполненная из конструкционного ма15 териала, будет изнашиваться быстрее при взаимодействии со свеклой, чем передняя поверхность с износостойким слоем 7. В результате этого режущая кромка из одного изностойкого материала будет выступать над слоем 9

20 основного материала. Таким образом, режущая часть б ножа будет постоянно сохранять нормальные режущие свойства, т. е. будет

«самозатачиваться» в процессе резания.

По мере износа нож выдвигают с помощью

25 регулировочного винта 10.

Конструкция предлагаемого режущего устройства повышает износостойкость ножей, уменьшает количество их переточек, что улучшает условия эксплуатации ножей.

340699

4..

Предмет изобретения

Фиа 2

Уэсли

Фиг 1

Фин 3

Составитель Г. Лошкарева

Техред Л„Кулииа

Корректор Л. Орлова

Редактор А. Бер

Заказ 1811/15 Изд. № 787 Т ираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2

Режущее устройство к центробежным свеклорезкам, содержащее прямоугольную. рамку; нож и планку, служащую для регулирования толщины стружки, отличающееся тем, что, с целью получения эффекта самозатачиваемости ножа в процессе резания, повышения его износостойкости и улучшения условий эксплуатации:, нож состоит из клинообразного корпуса и прикрепленной к нему державки со смейной режущей частью, при этом передняя

5 поверхность последней, по которой сходит стружка, снабжена слоем износостойкого материала, толщина которого равна 15 — 80 ix.
