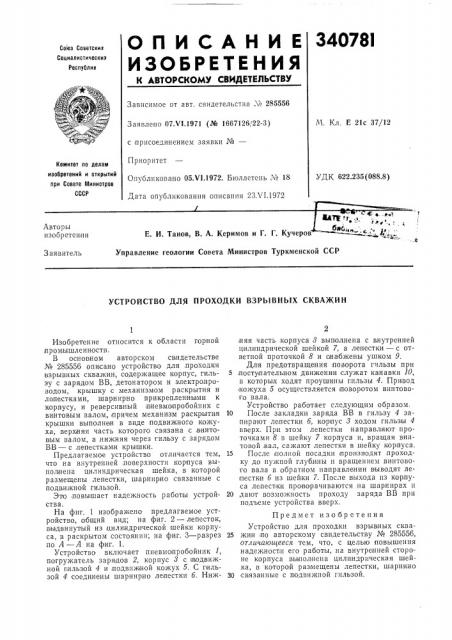

О Il И С А Н И Е 340781

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 285556

М. Кл. Е 21с 37/12

Заявлено 07 Ч1.1971 (№ 1667126122-3) с присоединением заявки №вЂ”

Приоритет

Опубликовано 05.Ч1.1972. Бюллетень ч" 18

Дата опубликования описания 23.ЧI.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 622.235 (088.8) Авторы изобретения

Е. И. Таиов, В. А. Керимов и Г. Г. Кучеров

Управление геологии Совета Министров Туркменской ССР

Заявитель

УСТРОЙСТВО ДЛЯ ПРОХОДКИ ВЗРЬ1ВНЫХ СКВАЖИН

Изобретение относится к области горной иром,ышленности, В основном авторском свидетельстве № 285556 описано устройство для,проходки взрывных скважин, содержащее корпус, гильзу с зарядом ВВ, детонатором и электропроводом, крышку с механизмом раскрытия и лепестками, шарнирно прикрепленньвми к корпусу, и реверсивный пневмопробойник с винтовым валом, причем механизм раскрытия крышки выполнен в виде подвижного кожуха, верхняя часть которого связана с винтовым валом, а нижняя через гильзу с зарядом

В — с лепестками крышки.

Предлагаемое устройство отличается тем, что на внутренней, поверхности корпуса выполнена цилиндрическая шейка, в которой размещены лепестки, шарнирно связанные с подвижной гильзой.

Это повышает надежность работы устройства.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — лепесток, выдвинутый из цилиндрической шейки корпуса, в раскрыто,; на фиг. 3 — разрез по А — А на фиг. 1.

Устройство включает пневмопробойник 1, погружатель зарядов 2, корпус 8 с подвижной гильзой 4 и,подвиж ной кожух 5. С гильзой 4 соединены шарнирно лепестки б. Нижняя часть .корпуса 8 выполнена с внутренней цилиндрической шейкой 7, а лепестки — с ответной проточкой 8 и снабжены ушком 9.

Для предотвращения, поворота гильзы при

5 поступательном движении служат канавки 10, в которых ходят проушины гильзы 4. Привод кожуха 5 осуществляется поворотом винтовог,о вала.

Устройство работает следующим образом.

10 После закладки заряда ВВ в гильзу 4 запирают лепестки б, кор пус 8 ходом гильз ы 4 вверх. При этом лепестки направляют проточками 8 в шейку 7 корпуса и, вращая винтовой,вал, сажают лепестки в шейку корпуса, 15 После полной посадки производят проходку до нужной глубины и вращением винтово 1o вала в обратном направлении выводят ле пестки б из шейки 7. После выхода пз корпуса лепестки проворачиваются на шарнирах и

20 дают возможность проходу заряда ВВ прн подъеме устройства вверх.

Предмет изобретения

Устройство для проходки взрывных сква25 жин по авторскому свидетельству № 285556, отличающееся тем, что, с целью повышения надежности его работы, на внутренней стороне корпуса выполнена цилиндрическая шей.ка, в которой размещены лепестки, шарнино

30 связанные с подвижной гильзой.

А -А гРиг.3

Фиг 1
