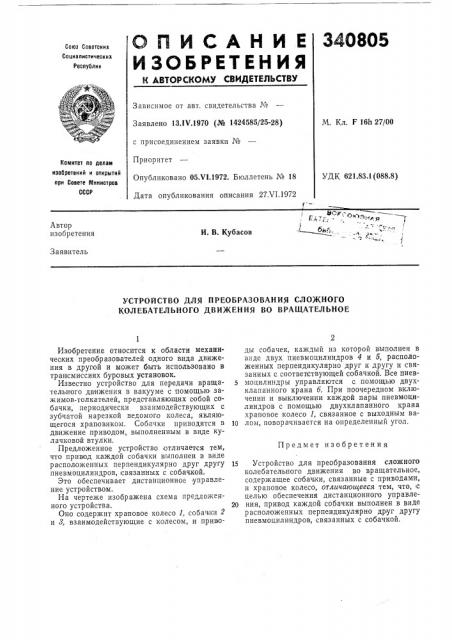

О П И С А Н И Е 34О805

ИЗОЬРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 13.1Ч.1970 (№ 1424585/25-28) с присоединением заявки №

Приоритет

Опубликовано 05.Ч!.1972. Бюллетень № 18

Дата опубликования описания 27Л 1.1972

М. Кл. F 1611 27/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.83.1 (088.8) Автор изобретения

И. В. Кубасов

Заявитель

УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ СЛОЖНОГО

КОЛЕБАТЕЛЬНОГО ДВИЖЕНИЯ ВО ВРАЩАТЕЛЬНОЕ

Предмет изобретения

Изобретение относится к области механических преобразователей одного вида движения в другой и может быть использовано в тр ансмиссиях буровых установок.

Известно устройство для передачи вращaтельного движения в вакууме с помощью зажимов-толкателей, представляющих собой собачки, периодически взаимодействующих с зубчатой нарезкой ведомого колеса, являющегося храповиком. Собачки приводятся в движение приводом, выполненным в виде кулачковой втулки.

Предложенное устройство отличается тем, что привод каждой собачки выполнен в виде расположенных перпендикулярно друг другу пневмоцилиндров, связанных с собачкой.

Это обеспечивает дистанционное управление устройством.

На чертеже изображена схема предложенного устройства.

Оно содержит храповое колесо 1, собачки 2 и 8, взаимодействующие с колесом, и приводы собачек, каждый из которой выполнен в виде двух пневмоцилиндров 4 и б, расположенных перпендикулярно друг к другу и связанных с соответствующей собачкой. Все пневмоцилиндры управляются с помощью двухклапанного крана 6. При поочередном включении и выключении каждой пары пневмоцилиндров с помощью двухклапанного крана храповое колесо 1, связанное с выходным ва10 лом, поворачивается на определенный угол.

15 Устройство для преобразования сложного колебательного движения во вращательное, содержащее собачки, связанные с приводами, и храповое колесо, отличающееся тем, что, с целью обеспечения дистанционного управле20 ния, привод каждой собачки выполнен в виде расположенных перпендикулярно друг другу пневмоцилиндров, связанных с собачкой.

340805

Редактор Л. Народная

Заказ 1807/3 Изд. № 790 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская паб., д, 4/5

Типография, пр. Сапунова, 2

Составитель Е. Андреенкова

Техред Л. Куклина

Корректоры: Е. Исакова и О. Тюрина
