340809

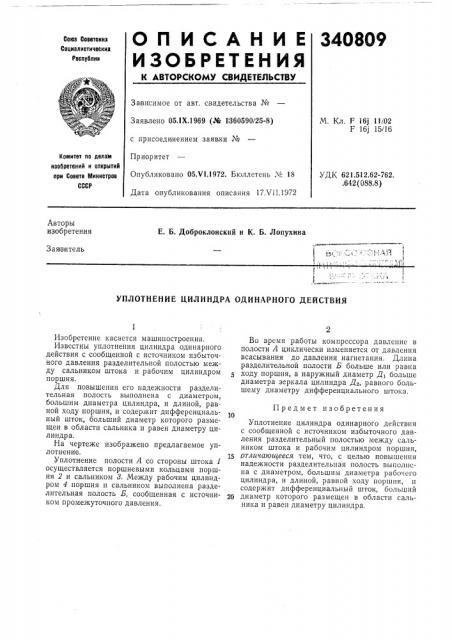

ОП ИСАНИЕ

ИЗОбРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 05. IX,1969 (Эй 1 360590/25-8) с присоединением заявки №

Приоритет

Опубликовано 05.Ч1.1972. Бюллетень № 18

Дата опубликования описания 17.Vl1.1972

М. Кл. F 16) 11/02

F 16j 15/16

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

УДК 621.512.62-762. .642 (088.8) Авторы изобретения

Е. Б. Доброклонский и К. Б. Лопухина

« гх

Заявитель

УПЛОТНЕНИЕ ЦИЛИНДРА ОДИНАРНОГО ДЕЙСТВИЯ

Изобретение касается машиностроения, Известны уплотнения цилиндра одинарного действия с сообщенной с источником избыточного давления разделительной полостью между сальником штока и рабочим цилиндром поршня.

Для повышения его надежности разделительная полость выполнена с диаметром, большим диаметра цилиндра, и длиной, равной ходу поршня, и содержит дифференциальный шток, больший диаметр которого размещен в области сальника и равен диаметру цилиндра.

На чертеже изображено предлагаемое уплотнение.

Уплотнение полости А со стороны штока 1 осуществляется поршневыми кольцами поршня 2 и сальником 8. Между рабочим цилиндром 4 поршня и сальником выполнена разделительная полость Б, сообщенная с источником промежуточного давления.

Во время работы компрессора давление в полости А циклически изменяется от давления всасывания до давления нагнетания. Длина разделительной полости Б больше или равна ходу поршня, а наружный диаметр Д больше диаметра зеркала цилиндра Дх, равного большему диаметру дифференциального штока.

П редм ет изобретения

Уплотнение цилиндра одинарного действия с сообщенной с источником избыточного давления разделительный полостью между сальником штока и рабочим цилиндром поршня, 15 отличающееся тем, что, с целью повышения надежности разделительная полость выполнена с диаметром, большим диаметра рабочего цилиндра, и длиной, равной ходу поршня, и содержит дифференциальный шток, больший

20 диаметр которого размещен в области сальника и равен диаметру цилиндра.
