№ 84088

Класс 2th, 8

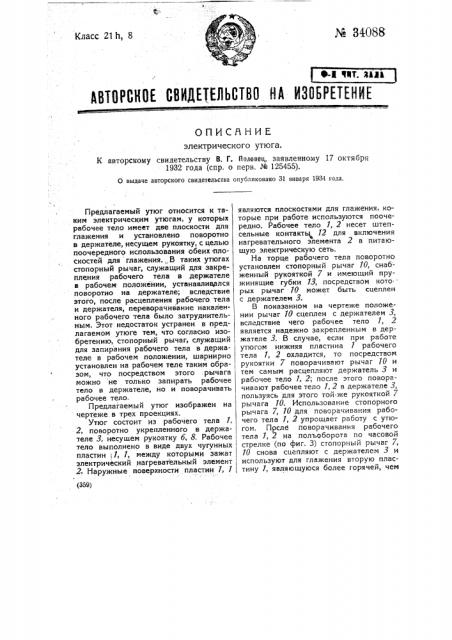

ABT0PGHOE СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСИНИЕ электрического утюга.

К авторскому свидетельству В. Г. Подовец, заявленному 17 октяоря

1932 года (спр. о перв. ¹ 125455).

0 выдаче авторского свидетельства опубликовано 31 января 1934 года. (359) Предлагаемый утюг относится к таким электрическим утюгам, у которых рабочее тело имеет две плоскости для глажения и установлено поворотно в держателе, несущем рукоятку, с целью поочередного использования обеих плоскостей для глажения., В таких утюгах стопорный рычаг, служащий для закрепления рабочего тела в,держателе в рабочем- положении, устанавливался поворотно на держателе; вследствие этого, после расцепления рабочего тела и держателя, переворачивание накаленного рабочего тела было затруднительным. Этот недостаток устранен в предлагаемом утюге тем, что согласно изобретению, стопорный рычаг, служащий для запирания рабочего тела в держателе в рабочем положении, шарнирно установлен на рабочем теле таким образом, что посредством этого . рычага можно не только запирать рабочее тело в держателе, но и поворачивать рабочее тело.

Предлагаемый утюг изображен на чертеже в трех проекциях.

Утюг состоит из рабочего тела 7, 2, поворотно укрепленного в держателе 3, несущем рукоятку 6, 8, Рабочее тело выполнено в виде двух чугунных пластин; 1, 1, между которыми зажат электрический нагревательный элемент

2. Наружные поверхности пластин 1, 1 являются плоскостями для глажения, которые при работе используются nooseредно. Рабочее тело 1, 2 несет штепсельные контакты, 12 для включения нагревательного элемента 2 в питающую электрическую сеть.

На торце рабочего тела поворотно установлен стопорный рычаг 10, снабженный рукояткой 7 и имеющий пружинящие губки 13, посредством кото . рых рычаг 70 может быть сцеплен с держателем 3.

В показанном на чертеже положении рычаг 70 сцеплен с держателем 3, вследствие чего рабочее тело 1, 2 является надежно закрепленным в держателе 3. В случае, если при работе утюгом нижняя пластина 1 рабочего тела 7, 2 охладится, то посредством рукоятки 7 поворачивают рычаг 10 и тем самым расцепляют держатель 3 и рабочее тело 1, 2; после этого поворачивают рабочее тело 1, 2 в держателе 3, пользуясь для этого той-же рукояткой 7 рычага 1О. Использование стопорного рычага 7, 10 для поворачивания рабочего тела 1, 2 упрощает работу с утюгом. Прсле поворачивания рабочего тела 1, 2 на полъоборота по часовой стрелке (по фиг. 3) стопорный рычаг 7, 10 снова сцепляют с держателем 3 и используют для глажения вторую пластину 1, являющуюся более горячей, чем та, которая перед этим находилась в работе.

Таким образом, при каждом:охлаждении плоскости для глажения производят переворачивание рабочего тела утюга, используя при глажении обе его рабочие плоскости поочередйо, П редм ет изоб р етени я.

Электрический утюг с рабочим те. лом, имеющим две плоскости для глажения и поворотно установленным в не0

Ленпромпечатьсоюз. Тип. „Печ. Труд". Зак. 3I39 — 400

Эксперт и редактор П. П. Гурьянов сущем рукоятку держателе с целью поочередного исдользования обеих плоскостей для глажения, причем для запирания рабочего тела в держателе в рабочем положении предусмотрен поворотный стопорный рычаг, Отличающийся тем, что стопорный рычаг 7, 10 установлен, с возможностью сцепления с держателем 3, на рабочем теле 1, 2 утюга для того, чтобы можно было использовать этот рычаг для поворота рабочего тела 1, 2,
