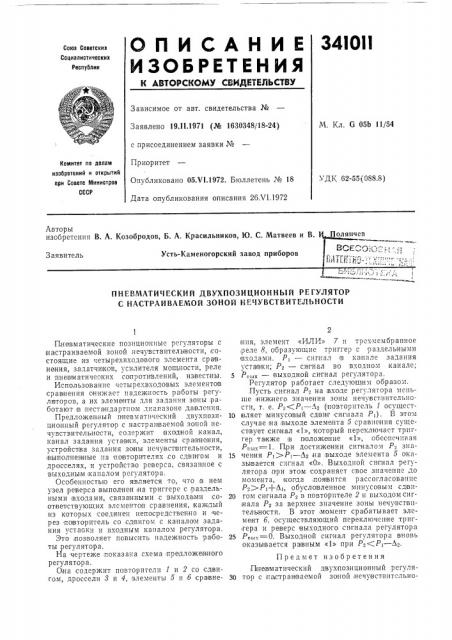

О П И С А Н И Е 34IOII

ИЗОБРЕТЕНИЯ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.11.1971 (№ 1630348/18-24) с присоединением заявки №

Приоритет

М. Кл. G 05Ь 11/54

Комитет по делам изобретений и открытий при Совете Министрое

СССР

Опубликовано 05.V1.1972. Бюллетень № 18

УДК 62-55(088,8) Дата опубликования описания 26 у 1.1972

Авторы изобретении В. А. Козобродов, б. А. Красильников, Ю С. Матвеев и В. Ц ззолиичев

Qть ь

Усть-Каменогорский завод приборов

Заявитель

П Н ЕВМАТИ Ч ЕСКИ и ДВУХПОЗИ ЦИОН Н Ы и РЕ ГУЛЯТОР

С НАСТРАИВАЕМОЙ ЗОНОЙ НЕЧУВСТВИТЕЛЬНОСТИ

Пневматические позиционные регуляторы с настраиваемой зоной нечувствительности, состоящие из четырехвходового элемента сравнения, задатчиков, усилителя мощности, реле и пнев матгических сопротивлений, известны.

Использование четырехвходовых элементов сравнения снижает надежность работы регуляторов, а их элементы для задания зоны .работают IB нестандартном диапазоне,давления.

Предложенный пневматический двухпозиционный регулятор с настраиваемой зоной нечувствительности, содержит вхсрдвой канал, канал задания уста вин, элементы сравне|ния, устройства задавания зорины нечувствительности, выполненные Ia по вторителях со сдвитом и дросселях, и устройство peiBepca, связанное с выходным каналом регулятора.

Особенностью его является то, что .в нем узел pemepва .выполнен на триггере с раздельными |входами, связанными .с выходами соответствующих элементов сравнения, каждый из которых соединен непосредственно и через по вторитель со сдвигом с канало м задания уставки и входным каналом регулятора.

Это;позволяет повысить надежность работы .регулятора.

На чертеже показана схема предложенного регулятора.

Она содержит повторители 1 и 2 со сд вигом, дроссели 3 и 4, элементы 5 и б сравневпя, элемент «ИЛИ» 7 и трехмембранное ,реле 8, образующие триггер с раздельными

|входами. P, — сигнал в канале задания уставки; Р2 — сигнал во входном канале;

5 Р,, выходной, сигнал регулятора.

Регулятор работает следующим образо »I.

Пусть, сигнал Р на входе регулятора мень.ше нижнего значения зоны нечувствительности, т. е. Рз(Р1 — "2 (повторитель 1 осущест1Q вляет минусо вый сдавит сигнала Р,). В этом случае ва выходе элемента 5 сравнения сущест вует сигнал «1», который переключает триггер также в положение «1», обеспечивая

P„„,=1. При достижении сигнало;I Рз зна15 чения PI)P — Л2,на,выходе элемента 5 оказьхвается сигнал «О». Выходной сигнал регулятора при этом сохраняет свое значение до момента, ког1да II05IIBHTOSI рассогласование .,) Р, +Л, Обусловленное миH J совы м сд ви20 гом сигнала Р2 в повторителе 2 и выходомсигнала Ре за верхнее значение зоны нечувст вптельности. В этот момент срабатывает элемент б, осуществляющий переключение тригilepa u peiBepc 1выходного сигнала регулятора

25 P p к = О. В ы х 0 д н О и c H I H B JI p e I J л я т О р а B H o B h оказьрвается ра вным «1» при P (PI — Л .

Предмет изобретения

П|не вматический д вухпозиционный регуля30 тор с настраи вае мой зо ной нечувстгптельно341011

Составитель Б. Шкрабов

Тсхред 3. Тараненко

Редактор И. Грузова

Корректор О. Тюрина

Заказ 1928)3 Изд. № 810 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2 сти, содержащий IBxo3IHQH канал, канал задания уста|вки, элементы сравнения, устройства задания зорины нечувствительности, выполненные на повторителях со сд|вигом и дросселях, и устройство реверса, связанное с выходным ка1налом регулятора, отличающийся тем, что, с целью повышения надежности работы регулятора, в нем узел реверса выполнен,на триггере,с раздельными входами, связанными с выходами соответствующих элементоB сравнения, каждый из которых соединен непосредст5 венно и через повторитель со сдвигом с ка налом задания уставки iH входным ка1налом р етулятор а.
