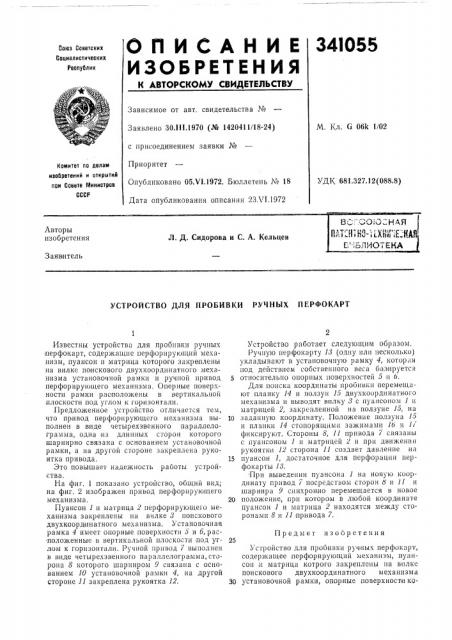

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 30.111.1970 (№ 1420411/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.VI.1972. Бюллетень ¹ 18

Дата опубликования описания 23.VI.1972

М. Кл. G 06k 1/02

Комитет по делам изобретений и открытий пои Совете Министров

СССР

УДК 681.327.12(088.8) Б: ОтQ НАЯ

1. ;т % 1.-,:,И;ГХ "Q8

E . "IÁ ЛИ ОТ ЕКА

Авторы изобретения

Л. Д. Сидорова и С. А. Кельцев

Заявитель

УСТРОЙСТВО ДЛЯ ПРОБИВКИ РУЧНЫХ ПЕРФОКАРТ

Известны устройства для пробпвки ручных перфокарт, содержащие перфорирующий механизм, пуансон и матрица которого закреплены

»а вилке поискового двухкоординатного механизма установочной рамки и ручной привод перфорирующего механизма. Оперные поверхности рамки расположены в вертикальной плоскости под углом к горизонтали.

Предложенное устройство отличается тем, что привод перфорирующего механизма выполнен в виде четырехзвенного параллелограмма, одна из длинных сторон которого шарнирно связана с основанием установочной рамки, а на другой стороне закреплена рукоятка привода.

Это повышает надежность работы устройства.

На фиг. 1 показано устройство, общий вид; на фиг. 2 изображен привод перфорируюшего механизма.

Пуансон 1 и матрица 2 перфорирующето механизма закреплены на вилке 8 поискового двухкоорд инатного механизма. Установочная рамка 4 имеет опорные поверхности 5 и б, расположенные в вертикальной плоскости под углом к горизонтали. Ручной привод 7 выполнен в виде четырехзвенного параллелограмма, сторона 8 которого шарниром 9 связана с основанием 10 установочной рамки 4, на другой стороне 11 закреплена рукоятка 12.

Устройство работает следующим образом.

Ручную перфокарту 18 (одпу или несколько) укладывают в установочную рамку 4, которая под действием собственного веса базируется относительно опорных поверхностей 5 и б.

Для поиска координаты пробники перемещают планку 14 и ползун 15 двухкоординатного механизма и выводят вилку 8 с пуансоном 1 и матрицей 2, закрепленной на ползуне 15, на

10 заданную координату. Положение ползуна 15 и планки 14 стопорящими зажимами lб и 17 фиксируют. Стороны 8, 11 привода 7 связаны с пуансоном i и матрицей 2 и при движении рукоятки 12 сторона il создает давление на

15 пуансон 1, достаточное для перфорации перфокарты И.

При выведении пуансона 1 на новую координату привод 7 посредством сторон 8 и 11 и шарнира 9 синхронно перемещается в новое

20 положение, при котором в любой координате пуансон 1 и матрица 2 находятся между сторонами 8 и 11 привода 7.

Предмет изобретения

Устройство для пробпвки ручных перфокарт, содержащее,перфорирующпй механизм, пуансон и матрица котрого закреплены на вилке поискового двухкоординатного механизма

30 установочной рамки, опорные поверхности ко341055

Фиг..9

Составитель В. Салимовский

Редактор Т. Рыбалова

Текред Л. Богданова

Корректор Л. Бадь<лама

Заказ 1820 2 Изд, № г88 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 71(-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 торой расположены в вертикальной плоскости под углом к горизонтали, и ручной привод перфорирукпцего механизма, отличион еесл тем, что, с целью повышения надежности раОоты устройства, привод перфорирующего мекаиизма выполнен в виде четырекзвениого параллелограмма, одна из длинных сторон которого шарнирно связана с основанием установочной рамки, и на другой стороне закреплена рукоятка привода.
