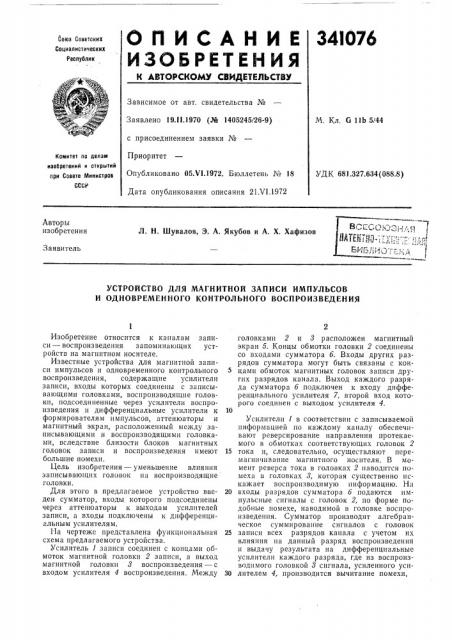

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.I I.1970 (№ 1405245/26-9) с присоединением заявки №

Приоритет

Опубликовано 05.VI.1972. Бюллетень № 18

Дата опубликования описания 21.VI.1972

М, Кл. G 11Ь 5/44

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 681.327.634(088.8) Авторы изобретения

Л. Н. Шувалов, Э. А. Якубов и А. Х. Хафизов

Заявитель

УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ЗАПИСИ ИМПУЛЬСОВ

И ОДНОВРЕМЕННОГО КОНТРОЛЬНОГО ВОСПРОИЗВЕДЕНИЯ

Изобретение относится к каналам записи — воспроизведения запоминающих устройств на ма liHTHOM носителе.

Известные устройства для магнитной записи импульсов и одновременного контрольного воспроизведения, содержащие усилители записи, входы которых соединены с записывающими головками, воспроизводящие головки, подсоединенные через усилители воспроизведения и дифференциальные усилители к формирователям импульсов, аттенюаторы и магнитный экран, расположенный между записывающими и воспроизводящими головками, вследствие близости блоков магHHTHbIx головок записи и воспроизведения имеют большие помехи.

Цель изобретения — уменьшение влияния записывающих головок на воспроизводящие головки.

Для этого в предлагаемое устройство введен сумматор, входы которого подсоединены через аттешоаторы к выходам усилителей записи, а входы подключены к дифференциальным усилителям.

На чертеже представлена функциональная схема предлагаемого устройства.

Усилитель 1 записи соединен с концами обмоток магнитной головки 2 записи, а выход магнитной головки 8 воспроизведения — с входом усилителя 4 воспроизведения. Между головками 2 и 3 расположен магнитньш экран 5. Концы обмотки головки 2 соединены со входами сумматора б. Входы других разрядов сумматора могут быть связаны с кон5 цами обмоток магнитных головок записи других разрядов канала. Выход каждого разряда сумматора б подключен к входу дифференциального усилителя 7, второй вход которого соединен с выходом усилителя 4.

Усилители 1 в соответствии с записываемой информацией по каждому каналу обеспечивают реверсирование направления протекаемого в обмотках соответствующих головок 2

15 тока и, следовательно, осуществляют перемагничивание магнитного носителя. В момент реверса тока в головках 2 наводится помеха в головках 8, которая существенно искажает воспроизводимую информацию. На

20 входы разрядов сумматора б подаются импульсные сигналы с головок 2, по форме HOдобные помехе, наводимой в головке воспроизведения. Сумматор производит алгебраическое суммирование сигналов с головок

25 записи всех разрядов канала с учетом их влияния на данный разряд воспроизведения и выдачу результата на дифференциальные усилители каждого разряда, где из воспроизводимого головкой 3 сигнала, усиленного уси30 лителем 4, производится вычитание помехи, 341076

Предмет изобретения

Составитель Ю. Еркин

Текред Л, Богданова

Редактор Т. Иванова

Корректор Л, Царькова

Заказ 1814/1 Изд. № 793 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раугиская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для магнитной записи импульсов и одновременного контрольного воспроизведения, содержащее усилители записи, выходы которых соединены с записывающими головками, воспроизводящие головки, подсоединенные через усилители воспроизведения и дифференциальные усилители к формирователям импульсов, аттенюаторы и магнитный экран, расположенный между за11Исывающими и воспроизводящими головками, отличающееся тем, что, с целью уменьшения влияния записывающих головок на воспроиз5 водящие головки, в него введен сумматор, входы которого подсоединены через аттенюаторы к выходам усилителей записи, а выходы подключены к дифференциальным усилителям.
