Реферат

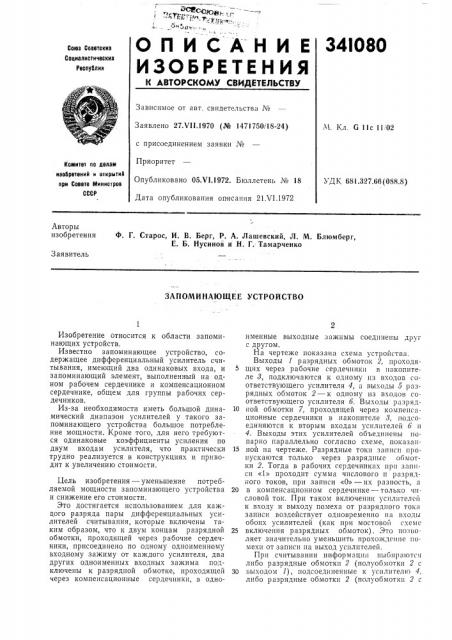

OnИCАHPE З4 080

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

Заявлено 27.VI1.1970 (№ 1471750/18-24) с присоединением заявки №

Приоритет

Опубликовано 05Л 1.1972. Бюллетень № 18

Дата опубликования описания 21.VI.1972

М. Кл. G 11с 11 02

Комитвт по долам изобрвтвний и открытий при Соввтв Министров

СССР

УДК 681 327.66(088.8) Авторы изобретения

Ф. Г. Старос, И. В. Берг, Р. А. Лашевский, Л. М. Блюмберг, E. Б. Нусинов и Н. Г. Тамарченко

Заявитель

ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

Изобретение относится к области запоминающих устройств.

Известно запоминающее устройство, содержащее дифференциальный усилитель считывания, имеющий два одинаковых входа, и запоминающий элемент, выполненный на одном рабочем сердечнике и компенсационном сердечнике, общем для группы рабочих сердечников.

Из-за необходимости иметь большой динамический диапазон усилителей у такого запоминающего устройства большое потребление мощности. Кроме того, для него требуются одинаковые коэффициенты усиления по двум входам усилителя, что практически трудно реализуется в конструкциях и приводит к увеличению стоимости.

Цель изобретения — уменьшение потребляемой мощности запоминающего устройства и снижение его стоимости.

Это достигается использованием для каждого разряда пары дифференциальных усилителей считывания, которые включены таким образом, что к двум концам разрядной обмотки, проходящей через рабочие сердечники, присоединено по одному одноименному входному зажиму от каждого усилителя, два других одноименных входных зажима подключены к разрядной обмотке, проходящей через компенсационные сердечники, а одноименные выходные зажимы соединены друг с другом.

На чертеже показана схема устройства.

Выходы 1 разрядных обмоток 2, проходя5 щих через рабочие сердечники в накопителе 8, подключаются к одному пз входов соответствующего усилителя 4, а выходы разрядных обмоток 2 — к одному из входов соответствующего усилителя б. Выходы разряд10 ной обмотки 7, проходящей через компенсационные сердечники в накопителе 3, подсоединяются к вторым входам усилителей 6 и

4. Выходы этих усилителей объединены попарно параллельно согласно схеме, показан15 ной на чертеже. Разрядные токи записи пропускаются только через разрядные обмотки 2. Тогда в рабочих сердечниках прп записи «1» проходит сумма числового и разрядного токов, при записи «О» — их разность, а

20 в компенсационном сердечнике — только числовой ток. При таком включении усилителей к входу и выходу помеха от разрядного тока записи воздействует одновременно на входы обоих усилителей (как при мостовой схеме

25 включения разрядных обмоток). Это позволяет значительно уменьшить прохождение помехи от записи на выход усилителей.

При считывании информации выбираютс» либо разрядные обмотки 2 (полуобмотки 2 с

30 ьыходом I), подсоединенные к усилителю 4, либо разрядные обмотки 2 (полуобмоткп 2 с

341080

Составитель В. Рудаков

Тскред Л. Богданова

Корректор Т. Китаева

Редактор И. Грузова

Заказ 1814/5 Изд. № 793 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раугпская аб., д. 4/5

Типография, пр. Сапунова, 2 выходом 5), подключенные к усилителю 6, вторые входы которых соединены с соответствующи ми выхода ми обмотки 7. Следовательно, при считывании информации работает либо усилитель 4, либо усилитель б, а не оба вместе, при этом не требуется, чтобы нх коэффициенты усиления были одинаковыми. Сигнал определяется разностью э. д. с. между соответствующими выходами разрядных обмоток 2 и 7, т. е. вычитание проводится на входе усилителя, а не на его выходе, поэтому пет необходимости в широком динамическом диапазоне усилителей.

Предмет изобретения

Запоминающее устройство, содержащее дифференциальные усилители считывания, запоминающие элементы, прошитые разрядными обмотками, каждый из которых выполнен на одном рабочем сердечнике и компенсационном сердечнике, общем для группы рабочих сердечников, отличающееся тем, что, с целью уменьшения потребляемой мощности и снижения стоимости устройства, оно содержит дополнительный дифференциальный усилитель считывания в каждом разряде, концы

10 разрядной обмотки, проходящей через рабочие сердечники, присоединены к одним входным зажимам соответствующей пары дифференциальных усилителей считывания, два других входных зажима этой пары подключе15 ны к разрядной обмотке, проходящей через компенсационные сердечники, а одноименные выходные зажимы соединены друг с другом.
