Реферат

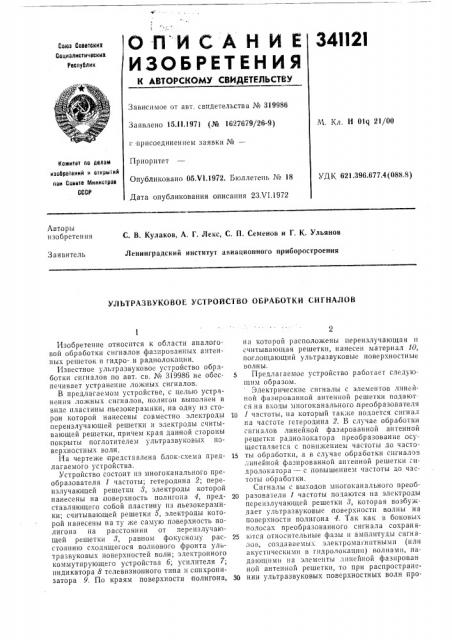

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

34ll2I

Сотое Соеетокик

Социалистических

Республик

Зависимое от авт. свидетельства № 319986

Заявлено 15.11.1971 (№ 1627679/26-9) с присоединением заявки №вЂ”

Приоритет

Опубликовано 05.И.1972. Бюллетень ¹ 18

Дата опубликования описания 23.VI,1972

М, Кл. Н Olq 21/00

Комитет по аслот» иаобретениЙ н отккытнй пон Сосете Мнннстрое

СССР

УДК 621.396.677.4 (088,8) Авторы изобретения

С. В. Кулаков, А. Г. Лекс, С. П. Семенов и Г К. Ульянов

Ленинградский институт авиационного приборостроения

Заявитель

УЛЬ1РАЗВУКОВОЕ УСТРОЙСТВО ОВРАБОТКИ СИГНАЛОВ

Изобретение относится к области аналоговой обработки сигналов фазпрозаниых антенных решеток в гидро- и радиолокации.

Известное ультразвуковое устройство обработки сигналов по авт. св. № 319986 .не обеспечивает устранение ложных сигналов.

В предлагаемом устройстве, с целью устранения ложных сигналов, полигон выполнен в виде пластины пьезокерямики, HB Одну из сторон которой нанесены совместно электроды переизлучаюшей решетки и электроды считывающей решетки, причем края данной стороны покрыты поглотителем ультр азвуковых поВерхностных ВОлн.

На чертеже представлена блок-схема предлагаемого устройства, Устройство состоит из многоканального преобразователя 1 частоты; гетеродина 2; переизлучаюшей решетки 8, электроды которой нанесены на поверхность полигона 4, представляющего собой пластину пз,пьезокерамики; считывающей решетки 5, электроды которой нанесены на ту же самую поверхность полигона на расстоянии от переизлучающей решетки 8, равном фокусному расстоянито сходящегося волнового фронта ультразвуковых поверхностей волн; электронного коммутирующего устройства 6; усилителя 7; индикатора 8 телевизионного типа и синхронизатора 9. По краям поверхности полигона, » которой расположены переизлучающяя и считывающая решетки, нанесен материал 10, поглощающий ультразвуковые поверхностные

ВОЛНЫ.

Г!редлагаемое устройство работает следующим образом.

Электрические сигналы с элементов линейной фазированной антенной решетки подают ся на входы многоканального преобразователя

10 1 частоты, на который также подается сигнал

На часто-е гетеродина 2. В случае обработки сигналов линейной фазированной антенной решетки радиолокатора преооразОВание осуществляется с понижением частоты до часто15 ты обработки, а в случае обработки сигналов линейной фазированной антенной решетки гилролокaIopa — с ПОВышением частоты до частоты обработки.

Сигналы с Bllходов многоканального преоб20 разователя 1 частоты подаются на электроды переизлучаюшей решетки 3, которая возбуждает ультразвуковые поверхности волны на поверхности полигона 4. Так как в боковых полосах преобразованного сигнала сохраня25 ются относительные фазы и амплитуды сигналов, создаваемых электромагнптнымп (или акустическими в гидролокации) волнами, падающими на элементы линейной фазирован ной антенной решетки, то при распростране30 нии ультразвуковых поверхностных волн про341121

Предмет изобретения г

Составитель А, Горбачев

Техред T. Ускова

Редактор А. Батыгии

Корректор E. Усова

Заказ 1931/9 Изд. № 799 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, >К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова; 2 исходит восстановление волновых фронточ волн, отраженных от объекта и принятых линейной фазироваи11ой антенной решеткой.

Форма переизлучающей решетки 3 выбрана таким образом, чтобы обеспечить сходящиеся волновые фронты ультразвуковых поверхносгных волн (например в форме дуги окружности 1. Это позволяет расположить электроды считывающей решетки 5 в фокусе сходящихся ультразвуковых поверхностных волн.

В зависимости от угловой координаты ооъекта максимум распределения давления ультразвуковых поверхностных волн имеет место на той или иной группе электродов считывающей решетки 5, которая преобразует это распределение в распределение электрических сигналов, которые подаются на входы электронного коммутирующего устройства 6, осуществлясющего считывание этих электрических сигналов с электродов считывающей решетки 5.

С выхода электронного коммутирующего устройства электрический сигнал подается на усилитель 7 и далее — на индикатор 8 телевизионного типа.

Синхронизатор 9 осуществляет синхронизацию периодов опроса электродов считывающей решетки 5 и одной развертки индикатора 8 телевизионного типа, например строчкой) . Другая развертка индикатора может быть исг1ользована для отображения коорди5 наты дальности.

Ультразвуковые поверхностные волны, распространяясь далее за считывающую решетку, попадают в поглощающий материал /О, где

10 полностью гасятся. Тем самым устранено появление ложных сигналов, которые могли бы появляться из-за отражения волн от краев поверхности полигона 4.

Ультразвуковое устройство обработки сигналов по авт. св, № 319986, отличающееся тем, 20 что, с целью устранения ложных сигналов, полигон выполнен в виде пластины пьезокерамики, на одну из сторон которой нанесены совместно электроды переизлучающей решетки и электроды считывающей решетки, причем

25 края данной стороны покрыты поглотителем ультразвуковых поверхностных волн.
