Патент ссср 341162
Иллюстрации
Реферат

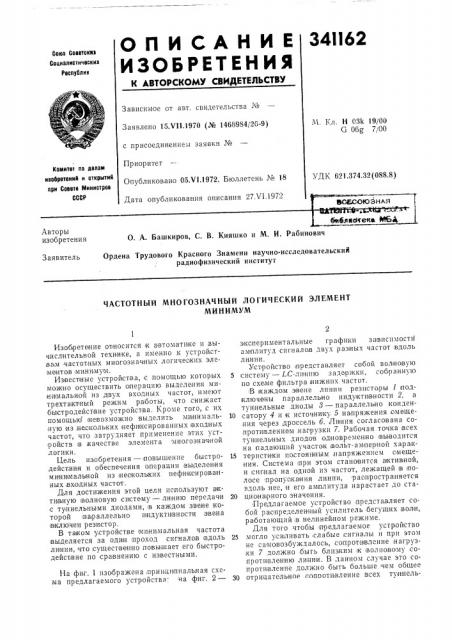

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сыз Соеетскиа
Соцналистнческиа
Республик
Зависимое от авт. свидетельства №
М. Кл. Н 03k 19/00
G Обд 7/ОО
Заявлено 15Х11.1970 (№ 1468984/26-9) с присоединением заявки №
Приоритет
Опубликовано 05.Ч1.1972. Бюллетень ¹ 18
Дата опубликования описания 27Х1,1972
Комитет по делам иаобретений и открытий при Совете Министров
СССР
УДК 621.374.32 (088.8) SCECOIO B HA брел ко ека
Авторы изобретения
О.,А Башкиров, С. В. Кияшко и М. И. Рабинович
Ордена Трудового Красного Знамени научно-исследовательский радиофизический институт
Заявитель
ЧАСТОТНЫЙ МНОГОЗНАЧНЫЙ ЛОГИЧЕСКИЙ ЭЛЕМЕНТ
МИНИМУМ
Изо б рете ние QTIHocHTcH к автомати|ке и вычислительной технике, а именно к устройствам частотных многозначных логических э|леме нто в минимум.
ИзливеcTIHbIQ устройства, с помощью которых можно осуществить о перацию выделевия ми ни1мальной из д|вух вхо дных частот, имеют
Tp pxTBtKTtHbIH режим р а|боты, что снижает быстродейст вие устройства, Кроме того,,с их помощью не возможно выделить ми нима IbHую из,нескольких нефи ксированных вход!Hblx частот, что затрудняет применение этих устройств IB качестве элемента многозначной логики.
Цель изобретения — повышение быстро,действия и обеспечения операции выделения мини малыной из IHpcIKQJIbIKHx нефиксиро ванных входных частот.
Для,достижения этой цели используют а ктивную волновую си стему — ливонию передачи с туннельными диодами, tB каждом эвелине IKQторой IIIBtpBJIJICJIbHQ HIHäóêòètâíîñòè звена выключен резистор.
В TBIKQM устройстве минимальная частота выделяется за один проход сигнало в вдоль ливонии, что существенно повышает его быстродейст вие по сравнению с известными.
На фиг. 1 изображена принципиальная схема предлагаемого устройства. на фиг, 2— э|кспериментальные графики зависимо сто амплитуд сигналов двух разных частот вдоль линии.
YIc Ttp ой ство пр едст авл яет собой воли осевую
5 систему — /.С-линию заде|рикки, собранную по схеме фильтра нижних частот. ,В каждом э вене линии рези сторы 1 под ключе ны параллельно индукти вности 2, а тун нельные,диоды 3 — параллельно конден10 сатору 4 и к источнику, 5 напряжения смеще,ния через дроссель б. Лиання согласована сопроти влением .нагрузки 7. Рабочая точка всех туннельных диодов одновременно выводится на падающий участок IBQJlbT-амперной харак15 теристики постоян ным,напряжением смещения. Система |при этом становится а ктив ной, и |сигнал на одной из частот, лежащей в |полосе пропус ка ния линии, распространяется вдоль нее, и его амплитуда нарастает до ста20 циotHар ного значения.
Предлагаемое устройство представляет собой ра спределенный усилитель бегущих волн, работающий в нелинейном режиме.
Для того чтобы предлагаемое устройство
25 могло усиливать слабые сигналы и при этом не самовозбуждалось,,сопротивление нагрузки 7 должно быть близким к волновому сопроти влению линии. В .данном случае это сопротивление,должно быгь больше чем общее
30 отрицательное сопоотивление,всех тун нель341162
JX.
4112 ных,диодов, включе нных,в линию параллельно.
Устройство работает .следующим образом.
TaIK êàê IB,каждое э вено линии параллелыно пндуктивности включены, резисторы 1, вносящие потери, которые растут с ростом частоты, коэффициент усиления волны и величина амплитуды стационарного сигнала падают с ростом частоты. Установление стационарной амплитуды сигнала в распределевном усилителе связано с тем, что пз-за нелинейности коэффицпснт усиления зависит оТ амплпгуды волны IIpII ее расг1рострапенип гдоль линии, С PO!CTOAI аМ!ПЛИТ»ДЫ (ЕСЛ11 ЕЕ ЗиаЧСИИЕ MPHbше стационарного) величина,коэффициента усиления стремится к единице, а волна становится стационарной.
При,распространении,вдоль линии дву» волн коэффиц11еHT.ycaëcíèÿ,êaæäoII из волн за висит от амплитуды обеих волн (в этом и выражастся их,взаимодействие). Ввиду того, что коэффйцл1ент усиления на низ ких частотах больше, амплитуда волн низшей частоты увеличивается быстрее,,прпчем ее увеличение,приводит. к тому, что коэффициент усилс ния волны более высокой частоты становится меньшим единицы, 11 эта волна затухает при распространении вдоль линии.
В,достаточно длинной системе амплитуда волны низшей частоты стремится,к стационарной, а высокой — к нулю. Выделение сигнала минимальной частоты;прп наличии !Ila входе системы нескольких сигналов (более двух) различных частот происходит аналогично о.
Выделение сигнала, минимальной частоты будет;происходить и в том случае, когда на входе амплитуда его была меньше амплитуды сигнала более высокой частоты. С уменьшением значения резистора 1 потери Iia высок их частотах возрастают, и эффективность выделения минимальной частоты увеличивается. Од пако, если з наче ние рези,стара
1(JT pP (где RI, — модуль отрицательного дифференциального, сопротивления тун нельного диода в рабочей TQBIKe), то .полоса усиливаемых частот сверху будет уменьшаться.
Поэтому резистор 1 следует выбирать наименьшим с учегом необходимой рабочей !Ilo10 лосы устро11 ства.
На фиг. 2 представлены экспериментальные графики зависимости амплитуд сигналов двух разиных частот вдоль линии. По оси абсцисс отложено расстояние вдоль ли ниц в
15 длиHaK волн, сигнала,наинизшей частоты, по оси ординат — амплитуды. волн в милливольтах. Из графиков видно„что амплитуда сигнала более высоко11 частоты уменьшается в трп раза по сравнению с а,яплитудой мини20 малыной частоты на длине линии, равной трем — четырем длинам вoJI!H сигнала минимальной частоты. Такого ослабле ния достаточно для использо ва ния предлагаемого устройства в качестве элемента ми них1ум в уст25 poH!cTiBax частотной логики.
Предмет изобретения
Частотный многозначный логический эле30 мент минимум, содержащий aKTHaíóþ волновую,систему — согласованную 1.С-JIH!HHIo задержки, собранную по схеме фильтра,нижних частот, ту ннельные диоды,,подключенные IIIaраллель но конденсатору звена и к источнику
Ç5 питания, отличающийся тем, что, с целью повышения быстродействия и обеспечения операции выделения минимальной из нескользких цефиксирс вавных входных частот, в нем в каждом звене линии параллельно инду ктив40 ности звена включен резистор.
341162
Л! Ц) 7г0 00
150
700
50 юг 77) Л7ггД
5, P и7 q) 1
7Риг„2
Корректор Е. Зимина
Редактор Т, Иванова
Заказ 1848/11 Изд. № 803 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4(5
Типография, пр. Сапунова, 2
А (Л70)
200
Я (И67
200,4(М7
200
700
Составитель Л. Пронин
Техред А. Камышникова
