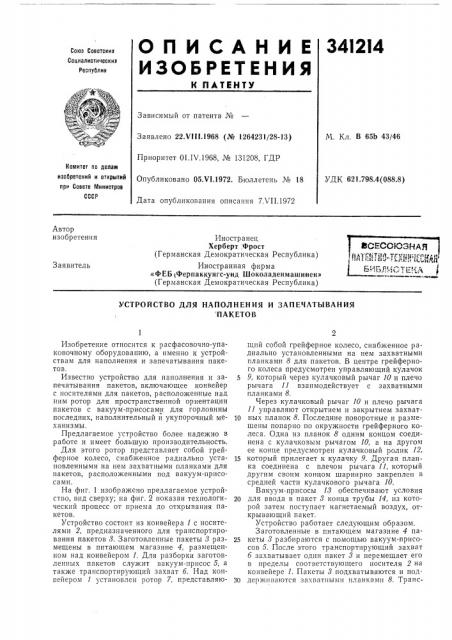

О П И С А Н И Е 34I214

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

М. Кл. В 65b 43/46

Заявлено 22.Ч!1!.1968 (№ 1264231/28-13)

Приоритет 01.IV.1968, № 131208, ГДР

Комитет по делам изобретений и открытий прн Совете Министров

СССР

Опубликовано 05,Ч1.1972. Бюллетень № 18

УДК 621,798.4(088.8) Дата опубликования описания 7Л П.1972

Автор изобретения

Иностранец

Хер б ерт, Ф рост (Германская Демократическая Республика) Иностранная фирма.«Ф ЕБ Ферпаккунгс-унд Шоколаденмашинен» (Германская Демократическая Республика) Заявитель

УСТРОЙСТВО ДЛЯ НАПОЛНЕНИЯ И ЗАПЕЧАТЪ|ВАНИЯ ПАКЕТОВ

Изобретение относится к расфасовочно-упаковочному оборудованию, а именно к устройствам для наполнения и запечатывания пакетов.

Известно устройство для наполнения и запечатывания пакетов, включающее конвейер с носителями для пакетов, расположенные над ним ротор для пространственной ориентации пакетов с вакуум-присосами для горловины последних, наполнительный и укупорочный механизмы.

Предлагаемое устройство более надежно в работе и имеет большую производительность.

Для этого ротор представляет собой грейферное колесо, снабженное радиально установленными на нем захватными планками для пакетов, расположенными под вакуум-присосами.

На фиг. 1 изображено предлагаемое устройство, вид сверху; на фиг. 2 показан технологический процесс от приема до открывания пакетов.

Устройство состоит из конвейера 1 с носителями 2, предназначенного для транспортирования пакетов 8. Заготовленные пакеты 8 размещены в питающем магазине 4, размещенном над конвейером 1. Для разборки заготовленных пакетов служит вакуум-присос 5, а также транспортирующий захват б. Над конвейером 1 установлен ротор 7, представляющий собой грейферное колесо, снабженное радиально установленными на нем захватными планками 8 для пакетов. В центре грейферного колеса предусмотрен управляющий кулачок

5 9, который через кулачковый рычаг 10 и плечо рычага 11 взаимодействует с захватными планками 8.

Через кулачковый рычаг 10 и плечо рычага

11 управляют открытием и закрытием захват10 ных планок 8. Последние поворотные и размещены попарно по окружности грейферного колеса. Одна из планок 8 одним концом соединена с кулачковым рычагом 10, а на другом ее конце предусмотрен кулачковый ролик 12, 1S который прилегает к кулачку .9. Другая планка соединена с плечом рычага 11, который другим своим концом шарнирно закреплен в средней части кулачкового рычага 10.

Вакуум-присосы 18 обеспечивают условия

20 для ввода в пакет 8конца трубы 14,,из которой затем поступает нагнетаемый воздух, открывающий пакет.

Устройство работает следующим образом.

Заготовленные в питающем магазине 4 па25 кеты 8 разбираются с помощью вакуум-присосов 5. После этого транспортирующий захват б захватывает один пакет 8 и перемещает его в пределы соответствующего носителя 2 на конвейере 1. Пакеты 8 подхватываются и под30 держиваются захватными планками 8, Транс3 портирующий захват 6 после этого освобождает пакет 3 и возвращается в свое исходное положение. Прием пакета 8 захватными планками 8 от захвата 6 происходит непрерывно.

Открытые в начальном положении захватные планки 8 при повороте ротора 7 закрываются с помощью действующих кулачкового рычага

10 и плеча рычага 11. Кулачковый рычаг 10, упирающийся роликом 12 в кулачок управления 9, прп повороте ротора 7 перемещается радиально вперед, что приводит к закрыванию поворотных захватных планок 8 и захвату пакета 8. Принимая пакет 3, пара вакуум-присосов 18, захватывающих этот пакет в горловине, поддерживают его в вертикальном поло>rrerrrrrr. Затем раскрываются захватные пла гки 8, так как кулачковый ры.аг 10 перемещается обратно по направлепшо и центр . В это же время пара вакуум-присосов 18 поднимает пакет 8 по направлению к нагнетающей воздух трубе 14. Пакет 3 раскрывaåòñÿ. Откры341214 тый пакет опять опускается вниз и размещается в носителе 2. Захватные планки 8 остаются раскрытыми до тех пор, пока при следующем поворотном движении онн проходят мимо питающего магазина 4, после чего они опять. закрываются.

Предмет изобретения

10 Устройство для наполнения и запечатывания пакетов, включающее конвейер с носителями для пакетов, расположенные на нем ротор для пространственной ориентации пакетов с вакуум-присосами для горловины последних, 15 наполнительный и укупорочный механизмы, от.гггчающееся тем, что, с целью повышения надежности работы и увеличения производительности, ротор представляет собой грейферное колесо, снабженное радиально установлен20 ными на пем захватными планками для пакетов, расположенными под вакуум-присосами

3 Риг 1

341214

8, Фиг 2
