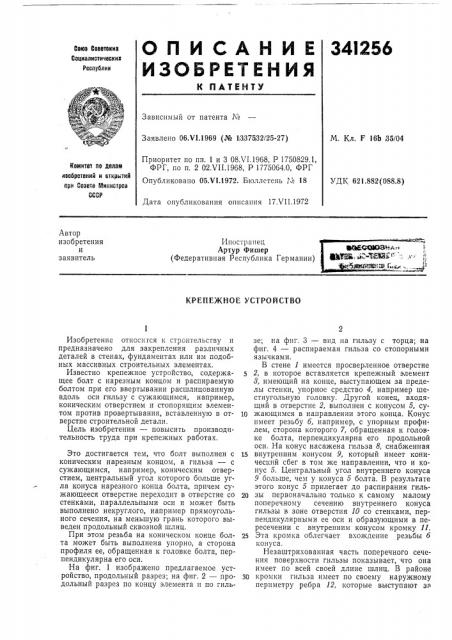

Артур Фишер (Федеративная Республика Германии) КРЕПЕЖНОЕ УСТРОЙСТВО

Зависимый от патента ¹

Изобретение относится к строительству и предназначено для закрепления различных деталей в стенах, фундаментах или им подобных массивных строительных элементах.

Известно крепежное устройство, содержащее болт с нарезным концом и распираемую болтом при его ввертывании расшлицованную вдоль оси гильзу с сужающимся, например, коническим отверстием и стопорящим элементом против провертывания, вставленную в отверстие строительной детали.

Цель изобретения — повысить производительность труда при крепежных работах.

Это достигается тем, что болт выполнен с коническим нарезным концом, а гильза — с сужающимся, например, коническим отверстием, центральный угол которого больше угла конуса нарезного конца болта, причем сужающееся отверстие переходит в отверстие со стенками, параллельными оси и может быть выполнено некруглого, например прямоугольного сечения, на меньшую грань которого выведен продольный сквозной шлиц.

При этом резьба на коническом конце болта может быть выполнена упорно, а сторона профиля ее, обращенная к головке болта, перпендикулярна его ocu.

На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 — продольный разрез по концу элемента и по гильзе; на фиг. 3 — вид на гильзу с торца; на фиг. 4 — распираемая гильза со стопорными язычками.

В стене 1 имеется просверленное отверстие

2, в которое вставляется крепежный элемент

8, имеющий на конце, выступающем за пределы стенки, упорное средство 4, например шестиугольную головку. Другой конец, входящий в отверстие 2, выполнен с конусом 5, суM жающимся в направлении этого конца. Конус имеет резьбу 6, например, с упорным профилем, сторона которого 7, обращенная к головке болта, перпендикулярна его продольной оси. На конус насажена гильза 8, снабженная

15 внутренним конусом 9, который имеет конический сбег в том же направлении, что и конус 5. Центральный угол внутреннего конуса

9 больше, чем у конуса 5 болта. В результате этого конус 5 прилегает до распирания гиль20 зы первоначально только к самому малому поперечному сечению внутреннего конуса гильзы в зоне отверстия 10 со стенками, перпендикулярными ее оси и образующими в пересечении с внутренним конусом кромку 11.

2 Эта кромка облегчает вхождение резьбы б конуса.

Незаштрихованная часть поперечного сечения поверхности гильзы показывает, что она имеет по всей своей длине шлиц. В районе

30 кромки гильза имеет по своему наружному периметру ребра 12, которые выступают за

341256 этот периметр, имеют небольшое протяжение, проходят в продольном направлении и повышают гарантию от проворачивания гильзы.

Между упорными средствами 4 и предметом

И, закрепляемым в стенке, расположен промежуточный элемент 14, изменяющий свою форму. Он может, например, состоять из искусственного материала. Толщина, измеренная в продольном направлении, части промежуточного элемента, изменяющего свою форму, соответствует размеру, на который вворачивается крепежный элемент для своего закрепления в распираемую гильзу. Промежуточный элемент 14 может, например, иметь форму стакана. Во время вворачивания крепежного элемента 8 в распираемую гильзу 8 кромка 15 промежуточного элемента 14 отжимается наружу.

В результате этого образуется подкладочная шайба, которая в зависимости от применяемого для этой цели материала может также служить в качестве уплотнительного элемента. Промежуточный элемент, кроме изображенной формы, может иметь любую другую форму, позволяющую осуществить изменение формы на указанный выше размер. Он может соединяться с упорным средством в виде одного элемента и затем применяться для монтажа.

На фиг. 2 и 3 крепежный элемент 8 имеет на своем конце конус 5, снабженный упорной резьбой б. Распираемая гильза 8 содержит внутренний конус 9, который имеет конический сбег, как и конус 5. В районе сужающегося конца внутренний конус 9 переходит от своего обычного круглого поперечного сечения в прямоугольное поперечное сечение 1б. Гильза имеет шлиц 17, простирающийся по всей ее длине.

По наружному периметру гильзы 8 расположены диаметрально противоположные одна по отношению к другой выемки 18. На обращенной к концу 19 гильзы 8 ограничительной

5 кромке 20 отформованы стопорные язычки 21, которые простираются от этого места в продольном направлении распорной гильзы в радиальной плоскости наружу от наружной поверхности шпонки.

Предмет изобретения

1. Крепежное устройство преимущественно для закрепления различных деталей в массивных строительных элементах, например в сте15 не, содержащее болт с нарезкой и распираемую болтами при его ввертывании расшлицованную вдоль оси гильзу со стопорящим пртив ее провертывания элементом, отличающееся тем, что, с целью повышения производи20 тельности труда при крепежных работах, болт выполнен с коническим нарезным концом, а гильза — с сужающимся, например, коническим отверстием, центральный угол которого больше угла конуса нарезного конца болта, 25 причем сужающееся отверстие гильзы переходит в отверстие со стенками, параллельными ее оси.

2. Устройство по п. 1, отличающееся тем, что сужающееся отверстие гильзы по мере пе50 рехода его в отверстие с параллельными оси стенками выполнено некруглого, например прямоугольного сечения, причем продольный сквозной шлиц гильзы выведен на меньшую грань прямоугольного отверстия.

35 3. Устройство по пп. 1 и 2, отличающееся тем, что резьба на коническом конце болта выполнена упорной, а сторона профиля ее резьбы, обращенная к головке болта, перпендикулярна его оси.

14
