Реферат

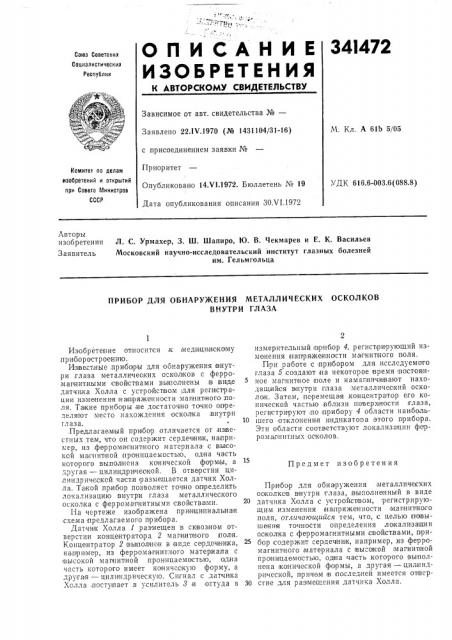

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

34I472

Со па Советскими

Сопиалистичесииа

Республин

Зависимое от авт. свидетельства №вЂ”

Заявлено 22.1Ч.1970 (№ 1431104/31-16) с присоединением заявки №

Приоритет

Опубликовано 14.Ч11972. Бюллетень № 19

Дата опубликования описания ЗО.Ч1.1972

М. Кл. А 61b 5/05

Комитет по делам изобретений и открытий при Совета министров

СССР

УДК 616.6 003.6(088,8) Авторы изобретения

Заявитель

Л. С. Урмахер, 3. Ш. Шапиро, lo. В. Чекмарев и Е. К. Васильев

Московский научно-исследовательский институт глазных болезней им. Гельмгольца

ПРИБОР ДЛЯ ОБНАРУЖЕНИЯ МЕТАЛЛИЧЕСКИХ ОСКОЛКОВ

ВНУТРИ ГЛАЗА

Предмет изобретения

Изобретение от носится к медицинско му приборостроению.

Из вестHble прибо|ры для обнаружения внутри,глаза металлических оскоJIIKOB с ферромагнитными свойствами вьпполнены в виде датчика Холла с устройством для реги сарацин изме пения на пряженности мапнит ного воля. Та|кие приборы не до статоч но точно о|пределяют место .нахождения осколка, внутри гл аза. .Предлагаемый приюор отличается от из вестных тем, что он содержит сердечник, например, из фе рромапнитного материала с вьвсокой магнит ной про ницаемостью, од|на часть которого выполсчена конической форм ы, а другая — цилиндрической. В отверстии цилиндрической части размещается датчик Холла. Такой прибор позволяет точ|но о|пределить локализацию внутри глаза металлического осколка с ферроматнитными свой ства ми.

На чертеже изображена принципиальна я схема предлагаемого прибора.

Датчик Холла 1 размещен в сквозном отверстии концентратора 2 магнит ного IIIQJIII.

KoHUBHTратор 2 IBblllloë íeí в виде cpfp eHIHHка, например, из ферромапнитиого материала с вь|сокой магнит ной проницаемостью, одна часть которого имеет ко ничсс кую форму, а друга я — цили ндрическую. Сигнал с датчика

Холла поступает .в усилитель 8 и оттуда в из мер ительны и п рибор 4, р егист р ир ующий изменения напряженности магнитного поля.

При работе с при бором для исследуемого глаза 5 создают на некоторое время лостоя нчое магнит ног поле и намагничивают находящийся внутри глаза металлический осколок. Затем, перемеща я концентратор его конической частью вблизи поверх|ности глаза, регистрируют,по прибору 4 области наи|боль10 шего отклонения индикатора этого прибора.

Эти области соответствуют локализации фе ррома пнитных осколов.

Прибор для обнаружения металличе ских ос колков в нутри глаза, вычолненный в виде датчика Холла с устройством, регистрирующим изменения налряженности мапнит ного поля, отличпющийся тем, что, с целью IITtolBblше ния точности определения локализации

îcIKoëêà с ферромагнитHblìè свойствами, при25 бор содержит сер деч ник, например, из ферромагHHTiHQI материала с высокой магнит ной про1ницаемостыо, одна ча сть которого выполнена конической формы, а другая — цилиндрической, причем IB последней имеется oTIBcp30 стие для размещения датчика Холла.

341472

Составитель Е. Ланцбург

Техред Л. Богданова

Редактор T. Каранова

Корректор О. Волкова

Типография, пр. Сапунова, 2

Заказ 2006/9 Изд. № 838 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 415
