Способ автоматического регулирования процесс.л разделения суспензии в вакуум-фильтре

Способ автоматического регулирования процесс.л разделения суспензии в вакуум-фильтре

Иллюстрации

Показать все

Реферат



34I504

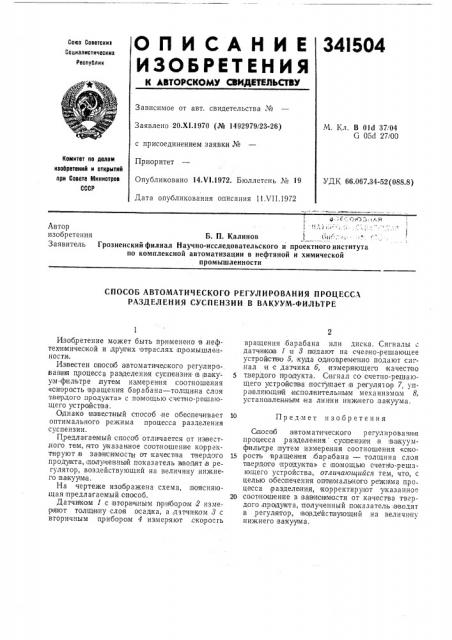

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссввтских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.XI.1970 (№ 1492979/23-26) с присоединением заявки №

Приоритет

Опубликовано 14.VI.1972. Бюллетень № 19

Дата опубликования описания 11 VII.1972

М. Кл. В Old 37/04

G 05d 27/00

Комитет по делам изобротоиий и открытий при Совете Мииистров

СССР

УДК 66.067.34-52(088.8) ! !

4 e .1 W5:1t я

Автор

1 1 изобретения Б. П. Калинов И(i .

Заявитель Грозненский филиал Научно-исследовательского и проектного института по комплексной автоматизации в нефтяной и химической промышленности

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА

РАЗДЕЛЕНИЯ СУСПЕНЗИИ В ВАКУУМ-ФИЛЪТРЕ

10 Предмет изобретения

Изобретение может быть при менено в,нефтехи мичес кой и;других отраслях промышленности.

Известен оп особ а втомати чеокого регулиро-. вания процесса разделения сус пензии в ва куум-фильтре путе м измерения соотношения

«скорость вращения барабана — толщи на слоя т вердого продукта» с помощью счетно-решающего устройства, Однако иэвеспный способ не обеспечивает оптимального режима процесса разделения суспензии.

Предлагаемый способ отличается от из вестного тем, что указанное соотношение корректируют ia зави си мост и от качества твердо1го продукта, полученный показатель аводят в регулятор, воздействующий на величину нижнего .вакуума, На чертеже изображена схема, поясняющая предлагае мый способ.

Датчиком 1 с вторичным при(боро м 12 измер яют толщ и ну слоя о садка, а датчиком 3 с вторичным цриборо м 4 измеряют,скорость вращения барабана или диска. Сигналы с датчиков 1 и 8 подают на счетно-решающее устройспв о 5, куда одновременно подают сигнал и с датчика 6, измеряющего качеспво

5 твердого п ро дукта. Сигнал со счетно-решающего уетро йопв а поступает ia,регулятор 7, упра вляющи и и спол нительным механизмо м 8, установленньвм |на линии ниж него ва куума, Способ а вто матического регулирования процесса разделения су опензии в lBBIKóóìфильтре, путем измерения соотношения «ско15 рость вращения барабана — толщина слоя т вер дого пройукпа» с помощью счетн!о-решающего устройства, отличающийся тем, что, с целью обеспечения опви малыно1го режи(ма про цесса разделения, корректируют указанное

20 соотношение в за ви си мости от качества твердого продукта, полученный пскказатель в водят в регулятор, вордейспвующий на величину нижнего вакуума.

341504!

Составитель Р. Клейман

Техред А. Камышннкова

Корректоры: М. Коробова и Л. Корогод

Редактор Е. Левина

Заказ 2022/9 Изд. № 860 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2
