3416 8I

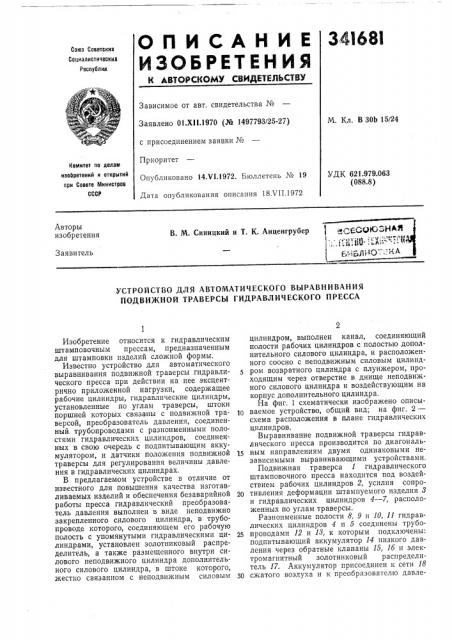

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01.XI I.1970 (№ 1497793/25-27) с присоединением заявки №

Приоритет

Опубликовано 14.V1.1972. Бюллетень ¹ 19

Дата опубликования описания 18Х11.1972

M Кл В ЗОЬ 15/24

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.979.063 (088.8) Авторы изобретения

В. М, Синицкий и T. К. Анцеигрубер

Заяви гель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ВЫРАВНИВАНИЯ

ПОДВИЖНОЙ ТРАВЕРСЫ ГИДРАВЛИЧЕСКОГО ПРЕССА

Изобретение относится к гидравлическим штамповочным прессам, предназначенным для штамповки изделий сложной формы.

Известно устройство для автоматического выравнивания подвижной траверсы гидравлического пресса при действии на нее эксцентрично приложенной нагрузки, содержащее рабочие цилиндры, гидравлические цилиндры, установленные по углам траверсы, штоки поршней которых связаны с подвижной траверсой, преобразователь давления, соединенный трубопроводами с разноименными полостями гидравлических цилиндров, соединенных в свою очередь с подпитывающим аккумулятором, и датчики положения подвижной траверсы для регулирования величины давления в гидравлических цилиндрах.

В предлагаемом устройстве в отличие от известного для повышения качества изготавливаемых изделий и обеспечения безаварийной работы пресса гидравлический преобразователь давления выполнен в виде неподвижно закрепленного силового цилиндра, в трубопроводе которого, соединяющем его рабочую полость с упомянутыми гидравлическими цилиндрами, установлен золотниковый распределитель, а также размещенного внутри силового неподвижного цилиндра дополнительного силового цилиндра, в штоке которого, жестко связанном с неподвижным силовым

2 цилиндром, выполнен канал, соединяющий полости рабочих цилиндров с полостью дополнительного силового цилиндра, и расположенного соосно с неподвижным силовым цилиндром возвратного цилиндра с плунжером, проходящим через отверстие в днище неподвижного силового цилиндра и воздействующим на корпус дополнительного цилиндра.

На фиг. 1 схематически изображено описываемое устройство, общий вид; на фиг. 2— схема расположения в плане гидравлических цилиндров.

Выравнивание подвижной траверсы гидравлического пресса производится по диагональ15 ным направлениям двумя одинаковыми независимыми выравнивающими устройствами, Подвижная траверса 1 гидравлического штамповочного пресса находится под воздействием рабочих цилиндров 2, усилия сопро20 тивления деформации штампуемого изделия 8 и гидравлических цилиндров 4 — 7, расположенных по углам траверсы.

Разноименные полости 8, 9 и 10, 11 гидравлических цилиндров 4 и 5 соединены трубо2s проводами 12 и 18, к которым подключены: подпитывающий аккумулятор 14 низкого давления через обратные клапаны 15, 1б и электромагнитный золотниковый распределитель 17. Аккумулятор присоединен к сети 18

3Q сжатого воздуха и к преобразователю давле34)68i

Составитель О. Медведева

Редактор Л. Жаворонкова Текред Л. Куклина

Корректор С. Сататулава

Заказ 2172/6 Изд. № 921 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )K-35, Раушская наб., д. 4/5

Типотра фия, и р. Са пуп она, 2 ложенного соосно с неподвижным силовым цилиндром возвратного цилиндра с плунжером, проходящим через отверстие в днище неподвижного силового цилиндра и воздействующим на корпус дополнительного цилиндра.
