Реферат

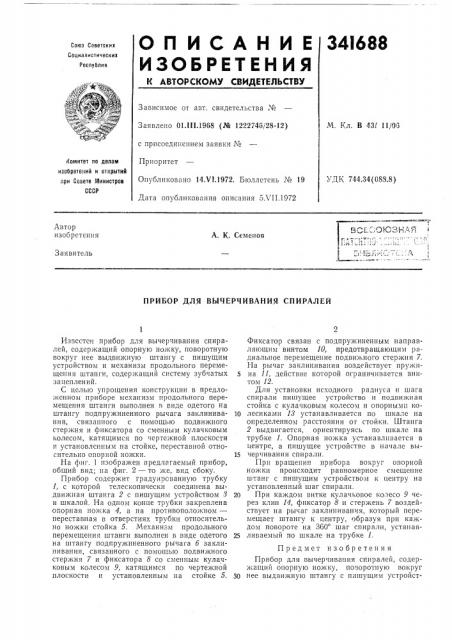

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саеетских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М, Кл. В 431 11/03

Заявлено 01.И1.1968 (№ 1222746 28-12) с присоединением заявки №

Приоритет

Опубликовано 14Х1.1972. Бюллетень № 19

Дата опубликования описания 5Л П.1972

Комитет по делам изобрете«ий и открытий при Совете Министров

СССР

УДК 744.34(088.8) Автор изобретения

A. К. Семенов

Заявитель

ПРИБОР ДЛЯ ВЫЧЕРЧИВАНИЯ СПИРАЛЕЙ

Известен прибор для вычерчивания спиралей, содер>кащий опорную ножку, поворотную вокруг нее выдвижную штанту с пишущим устройством и механизм продольного перемещения штанги, содержащий систему зубчатых зацеплений.

С целью упрощения конструкции в предложенном приборе механизм продольного перемещения штанги выполнен в виде одетого на штангу подпружиненного рычага заклинивания, связанного с помощью подвижного стержня и фиксатора со сменным кулачковым колесом, катящимся по чертежной плоскости и установленным на стойке, переставной относительно опорной ножки.

На фиг. 1 пзобра>кен предлагаемый прибор, общий вид; на фиг. 2 — то же, вид сбоку.

Прибор содержит градуированную трубку

1, с которой телескопически соединена выдвижная штанга 2 с пишущим устройством 8 и шкалой. На одном конце трубки закреплена опорная но>кка 4, а на противоположном— переставная в отверстиях трубки относительно ножки стойка 5. Механизм продольного перемещения штанги выполнен в виде одетого на штангу подпружиненного рычага 6 заклинивания, связанного с помощью подвижного стержня 7 и фиксатора 8 со сменным кулачковым колесом 9, катящимся по чертежнои плоскости и установленным на стойке 5.

Фиксатор связан с подпру>кипенным направляющим винтом 10, предотвращающим радиальное перемещение подвижного стержня 7.

На рычаг заклинивания воздействует пру>ки5 на 11, действие которой ограничивается винтом 12.

Для установки исходного радиуса и шага спирали пишущее устройство и подви>киая стойка с кулачковым колесом и опорными ко10 лесиками 13 устанавливается по шкале на определенном расстоянии от стойки. Штанга

2 выдвигается, ориентируясь по шкале на трубке 1. Опорная ножка устанавливается в центре, а пишущее устройство в начале вы15 черчивания спирали.

При вращении прибора вокруг опорной ножки происходит равномерное смещение штанг с пишущим устройствсм к центру на установленный шаг спирали.

20 При каждом витке кулачковое колесо 9 через клин 14, фиксатор 8 и стержень 7 воздействует на рычаг заклинивания, который перемещает штангу к центру, образуя при каждом повороте на ЗбО шаг спирали, устанав25 ливаемый по шкале на трубке 1.

Предмет изобретения

Прибор для вычерчивания спиралей, содержащий опорную ножку, поворотную вокруг

ЗО нее выдвижную штангу с пишущим устройст
